FreeScan Combo+ Wireless

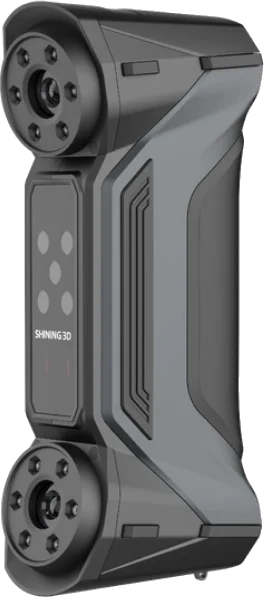

SHINING 3D FreeScan Combo+ Wireless, bežični ručni 3D skener, pogled sprijeda

FreeScan Combo+ Wireless

Bežično mjerenje s hibridnim izvorom svjetla

FreeScan Combo+ Wireless sljedeći je razvojni korak obitelji Combo tvrtke SHINING 3D i radi potpuno bežično. Wi-Fi 7 prenosi podatke brzo i stabilno, a 93 plave laserske linije i do 9,1 milijun točaka u sekundi snimaju velike površine u kratkom vremenu. Integrirana video fotogrametrija održava visoku volumetrijsku točnost i kod velikih dijelova, a u infracrvenom načinu rada skenira dijelove srednje veličine potpuno bez markera. Svaki se uređaj kalibrira u laboratoriju akreditiranom prema ISO/IEC 17025 i ispituje prema ISO 10360.
Pošalji upit
  • Zrakoplovstvo i svemir
  • Automobilska industrija
  • Energetika

Integrirana video fotogrametrija (VPG)

Patentirana video fotogrametrija tijekom skeniranja neprestano optimizira prostorni položaj referentnih markera. Tako kumulativne pogreške ostaju male, a volumetrijska točnost doseže do 0,02 mm + 0,015 mm/m – idealno za mjerenja velikih površina. Dva validirana mjerila uključena su u isporuku, a kodirani markeri nisu potrebni.

0,02 mm
Točnost
0,02 mm + 0,015 mm/m
Volumetrijska točnost s VPG-om
9.106.000 točaka/s
Brzina skeniranja
550 g
Težina

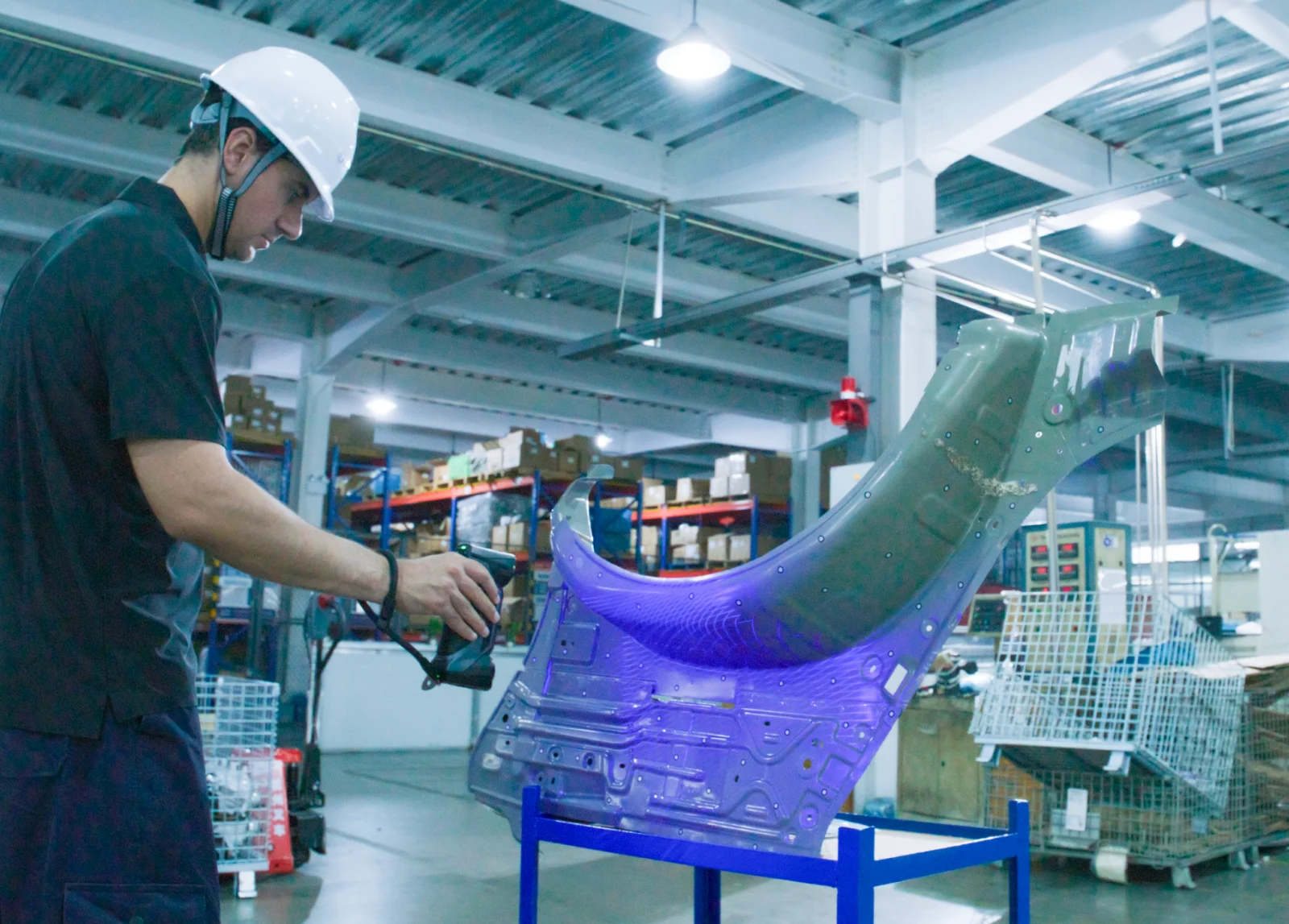

Bežično uz Wi-Fi 7

Wi-Fi 7 i napredna tehnologija zaštite od smetnji osiguravaju brz i stabilan prijenos podataka – u proizvodnoj hali, u uskim prostorima i na otvorenom. Alternativno je moguć i žičani rad.

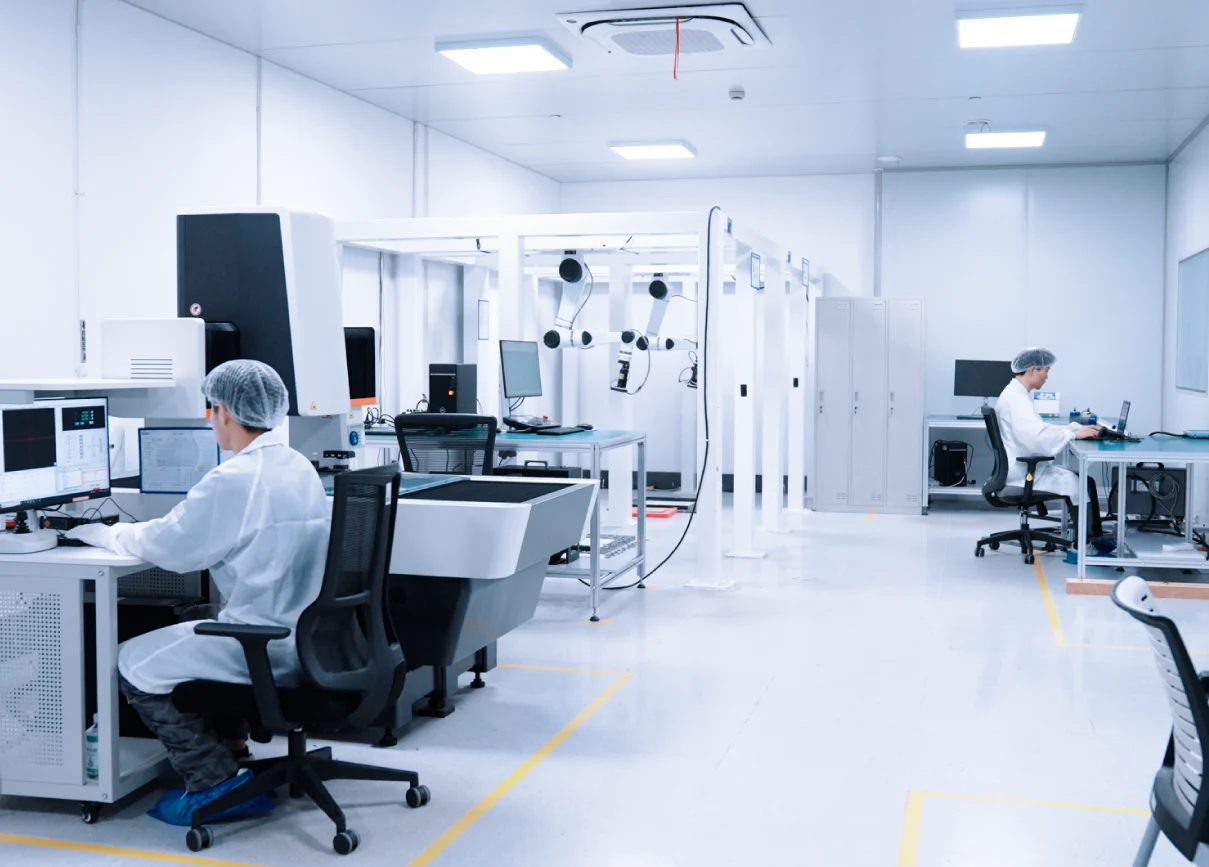

Certificirana točnost

Svaki se skener kalibrira u laboratoriju SHINING 3D Accuracy Lab akreditiranom prema ISO/IEC 17025 i ispituje prema ISO 10360 – za sljedive rezultate mjeriteljske kvalitete.

Brže skeniranje

93 plave laserske linije za velike površine, 25 paralelnih linija za fine detalje i brzina snimanja do 180 FPS ubrzavaju prikupljanje podataka bez gubitka kvalitete.

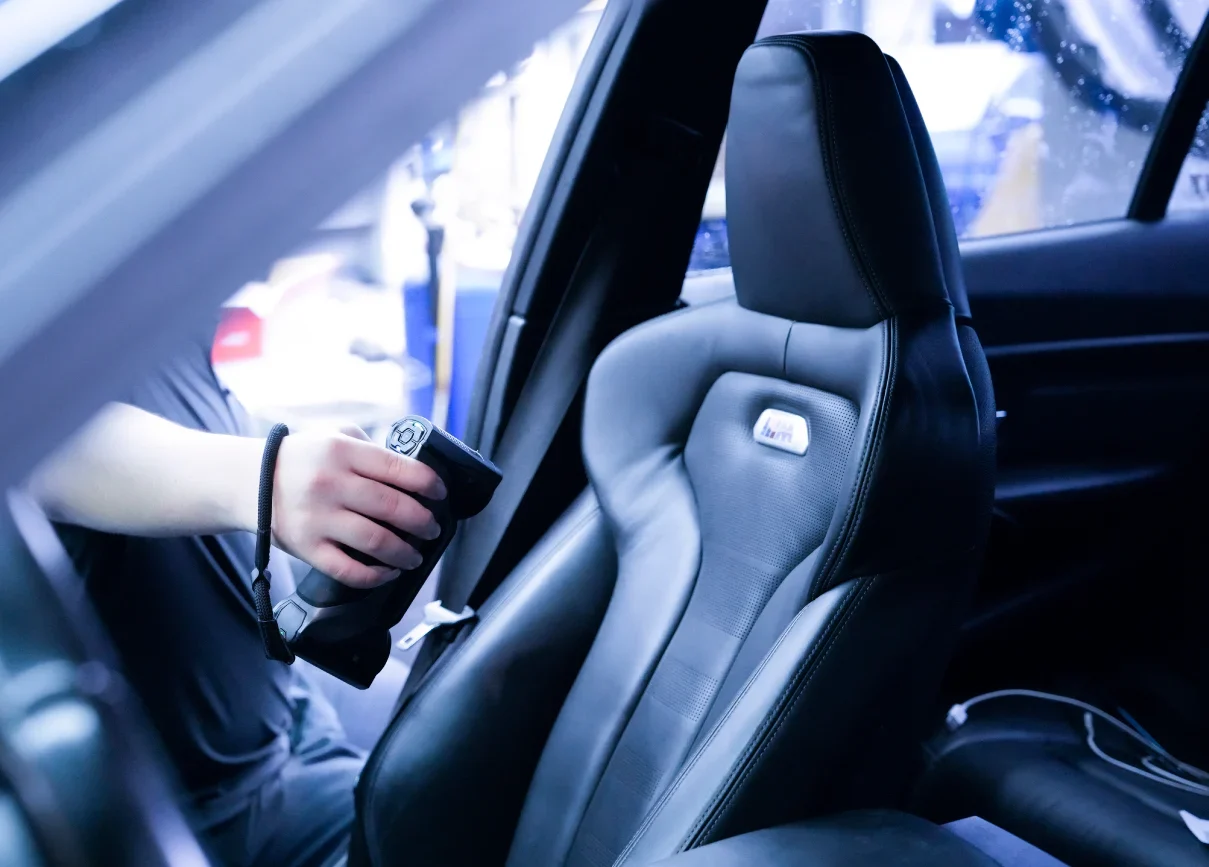

Bez markera uz infracrveno svjetlo

Infracrveni način rada snima dijelove srednje veličine bogate značajkama bez markera. Plavi laser vrlo dobro radi i s crnim i reflektirajućim površinama.

Lagan i kompaktan

S težinom od samo 550 g i ergonomskim dizajnom skener dobro leži u ruci. Optimizirani kut kamera olakšava rad u uskim, složenim prostorima i duž spojeva.

Dugo vrijeme rada

U isporuku su uključene tri izmjenjive baterije s do 2 sata rada svaka. Stanica za brzo punjenje puni dvije baterije dok je treća u upotrebi.

Od skeniranja do izvješća o kontroli

Tijek rada spreman za inspekciju

Jednim klikom podaci skeniranja idu izravno u SHINING3D Inspect – za kontrolu dimenzija, GD&T analizu, mape odstupanja u boji i automatizirana izvješća. Za reverzno inženjerstvo skener radi s EXModelom i Geomagic Design X, a za inspekciju i s Geomagic Control X i PolyWorks Inspectorom. Softver FreeScan uključen je bez pretplate i bez skrivenih troškova.

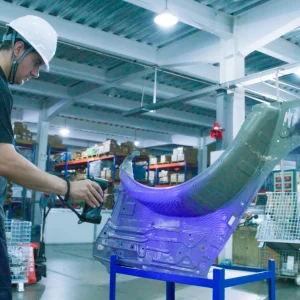

Bežično skeniranje velikog dijela u proizvodnoj hali s FreeScan Combo+ Wireless

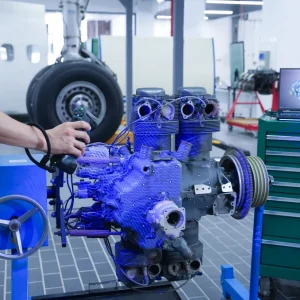

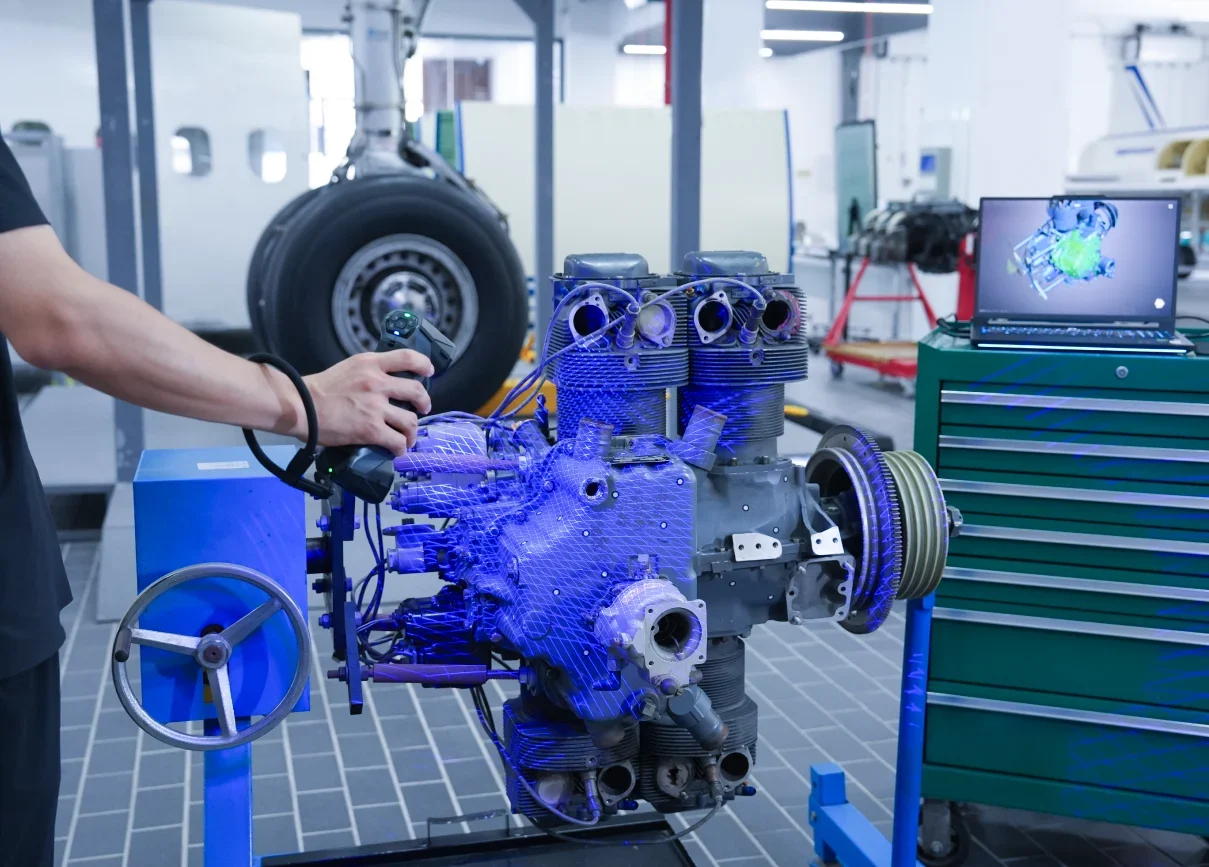

Skeniranje motora plavim laserskim linijama s FreeScan Combo+ Wireless

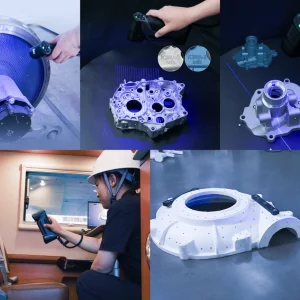

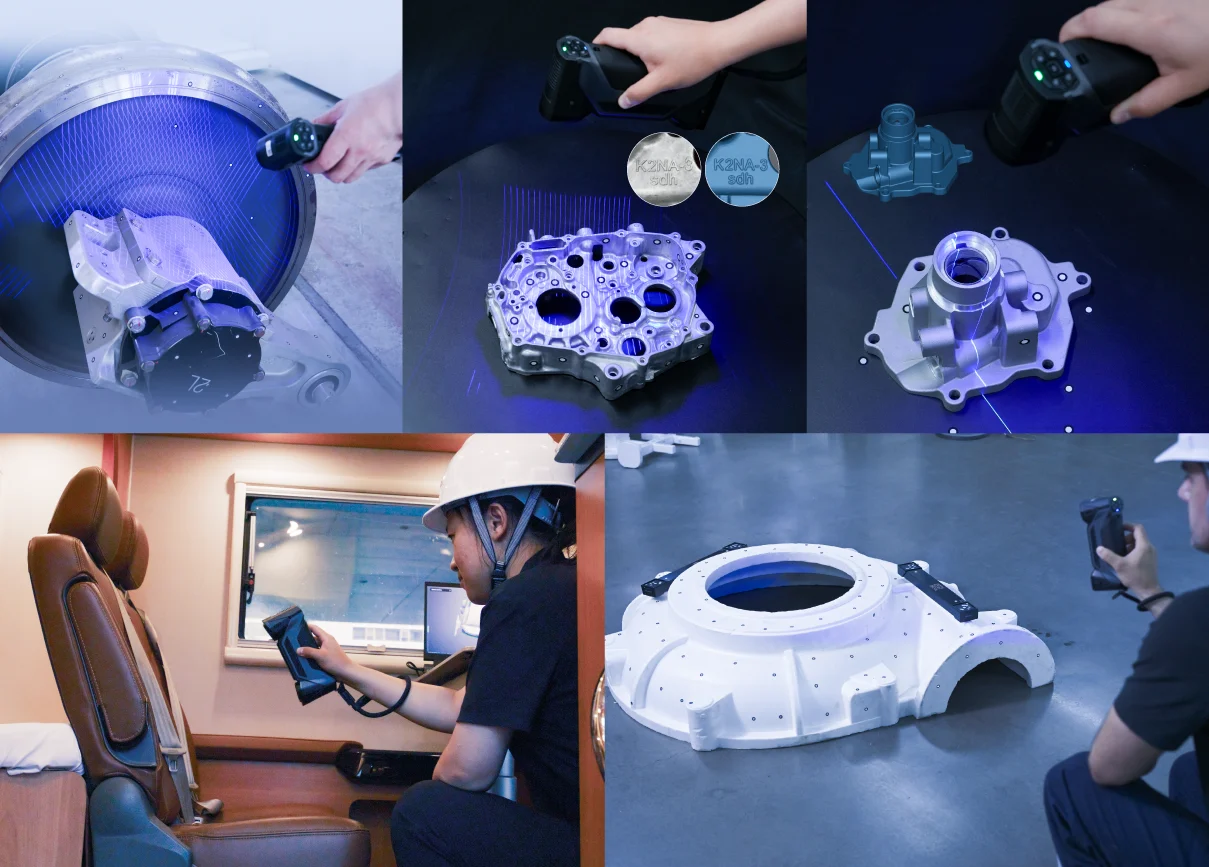

Različiti načini skeniranja FreeScan Combo+ Wireless na različitim dijelovima

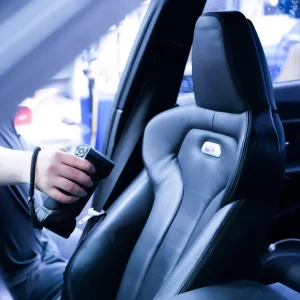

Skeniranje sjedala vozila bez markera infracrvenim svjetlom s FreeScan Combo+ Wireless

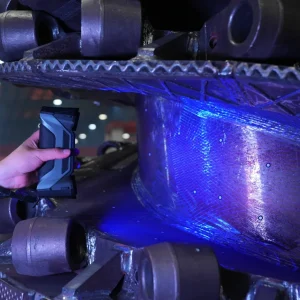

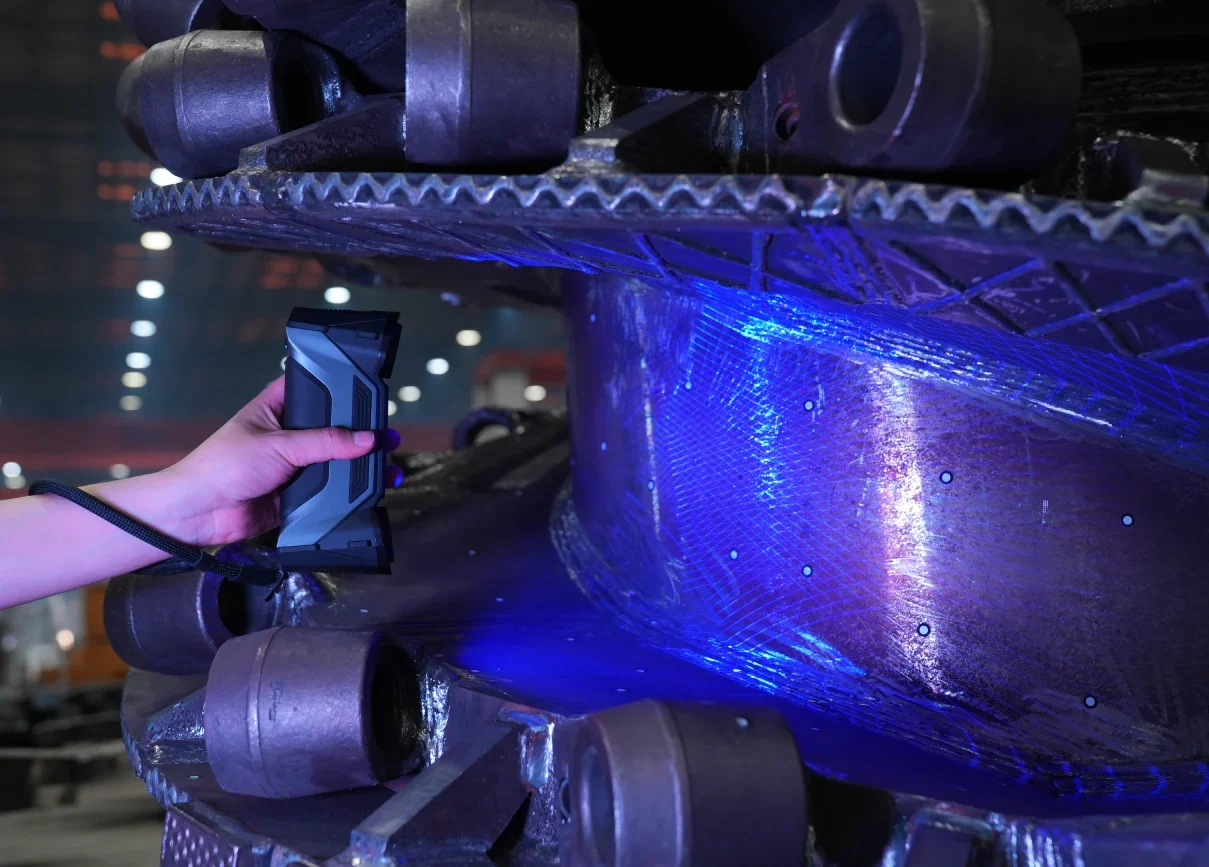

Skeniranje u uskim dijelovima velikog dijela kompaktnim FreeScan Combo+ Wireless

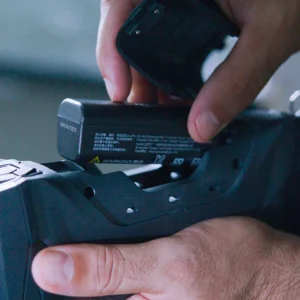

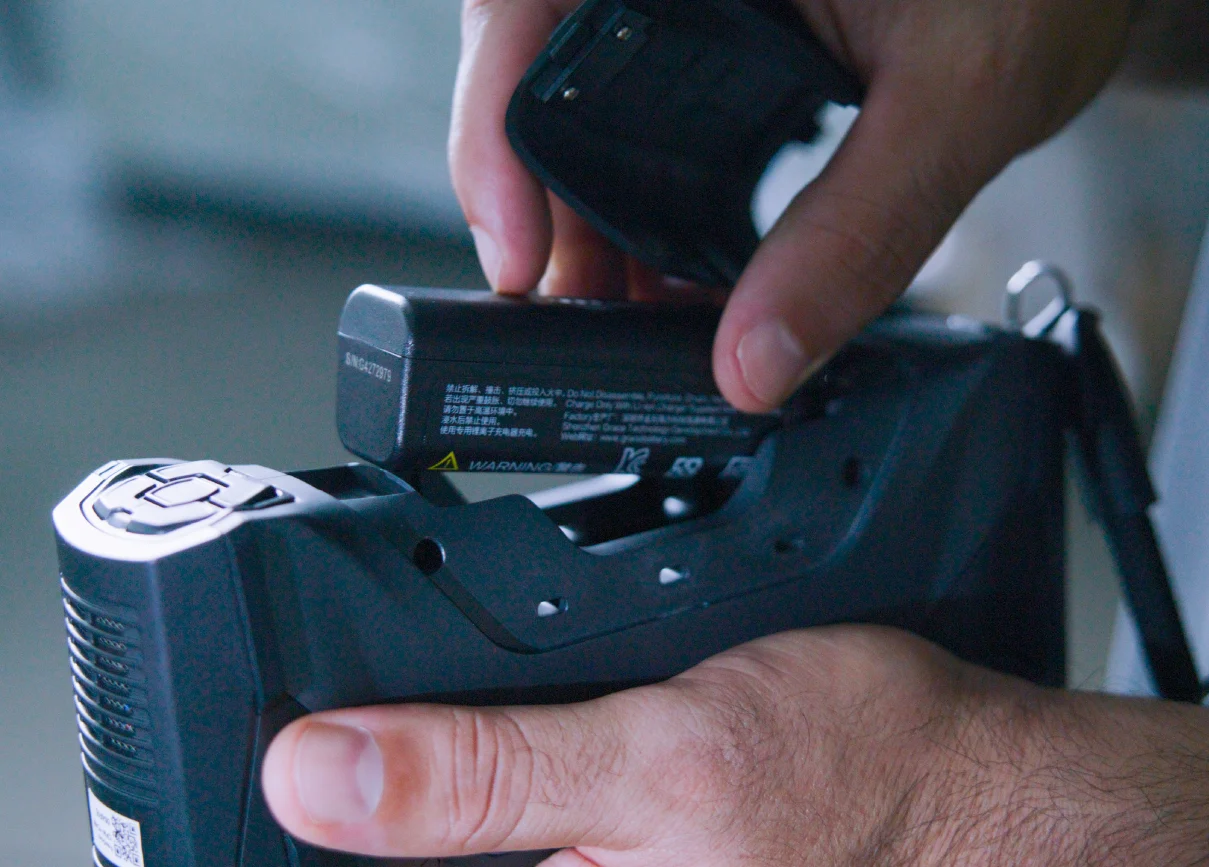

Zamjena baterije na FreeScan Combo+ Wireless

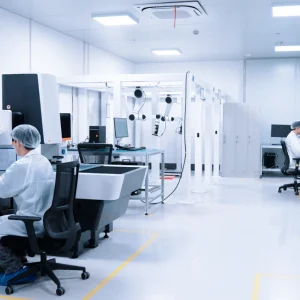

Akreditirani laboratorij za točnost SHINING 3D

FreeScan Combo+ Wireless Webinar

Kako biste brzo postali produktivni s vašim novim 3D skenerom, nudimo vam naš brzi početni tečaj u obliku webinara (web-baziran seminar): Za samo 120 minuta razumjet ćete kako funkcionira softver za 3D skeniranje.
Tok webinara
  • Uvod u funkcionalnost i upravljanje softverom za 3D skeniranje
  • Pregled važnosti postavki
  • Prave postavke za vaš savršeni 3D sken!
  • Savjeti i trikovi
  • Rješavanje problema – Uzroci i rješenja za najčešće probleme
Preduvjeti
  • Raspoloživ, operativan PC s Windows 7, 8 ili Mac OS X s punim administratorskim pravima
  • Internet pristup
  • Već instaliran i funkcionalan TeamViewer ili Microsoft Teams softver
TeamViewer
Microsoft Teams

Detalji o terminu i webinar softveru bit će dogovoreni nakon primitka vaše narudžbe.

Podrška i usluga

  • Profesionalno savjetovanje
  • Individualni paketi za industrijske kupce
  • Obuka na licu mjesta
  • Servisni paket s besplatnom telefonskom i email podrškom
  • Kompletno rješenje s 3D printerom
  • Optimizacija dijelova putem daljinskog održavanja
  • Optimizacije procesa
  • Prilagođene seminare na licu mjesta
  • Servis na licu mjesta

Preuzimanja

FreeScan Combo+ Wireless Brošura proizvoda

Tehnički podaci

Izvor svjetlostiHibridni: plavi laser i infracrveno svjetlo
Brzo skeniranje93 laserske linije (Combo+ Wireless)
50 laserskih linija (Combo Wireless)
Detaljno skeniranje25 paralelnih laserskih linija
Skeniranje dubokih šupljina1 laserska linija
VPGPodržano (kodirani markeri nisu potrebni)
Točnost0,02 mm
Volumetrijska točnost0,02 mm + 0,03 mm/m
Volumetrijska točnost s VPG-om0,02 mm + 0,015 mm/m
Brzina skeniranjado 9.106.000 točaka/s (Combo+ Wireless)
do 7.344.000 točaka/s (Combo Wireless)
Brzina snimanjado 180 FPS
Maks. vidno poljeLaser: 580 × 650 mm
IR: 830 × 700 mm
Razmak točaka0,01 – 10 mm
PovezivanjeBežično (Wi-Fi 7) i žično
NapajanjeMrežni kabel, izmjenjive baterije (3 u isporuci, do 2 h po bateriji), prijenosna baterija (powerbank)
Težina550 g
CertifikatiCE, FCC, RoHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
Ispitivanje prihvatljivostiISO 10360 (ispitano u laboratoriju za točnost akreditiranom prema ISO/IEC 17025)

Česta pitanja

Može li FreeScan Combo+ Wireless skenirati bez markera?

Da. Skener ima dva izvora svjetla. Infracrvenim izvorom svjetla mogu se brzo skenirati izratci bogati značajkama bez lijepljenja markera na površinu.

Utječe li bežična veza na točnost?

Ne. Bežična veza služi samo za prijenos podataka i ne utječe na točnost.

Kako se osigurava točnost kod velikih objekata?

U isporuku su uključena dva validirana mjerila. Zajedno s integriranom video fotogrametrijom (VPG) markeri se provjeravaju u stvarnom vremenu – to poboljšava ukupnu točnost kod velikih objekata.

Kako se skener napaja?

Preko mrežnog kabela, izmjenjivih baterija ili prijenosne baterije (powerbank).

Može li skener snimati crne ili reflektirajuće objekte?

Da. Plavi laserski izvor vrlo dobro radi s crnim i reflektirajućim površinama.

Je li skener certificiran?

Da. Skener se isporučuje s izvješćem o ispitivanju i certifikatom o kalibraciji, sljedivim prema ISO 10360. Kalibracija i ispitivanje provode se u akreditiranom laboratoriju SHINING 3D Accuracy Lab prema ISO/IEC 17025.
