EinScan Pro HD
Višenamjenski ručni 3D skener visoke rezolucije.
Kao najnoviji član serije višenamjenskih 3D skenera EinScan Pro s modularnim dizajnom, EinScan Pro HD nudi neusporedivu izvedbu s visokom rezolucijom i preciznošću. Izvanredna svestranost i snažne optimizacije rezultiraju krajnjim, visoko učinkovitim i profesionalnim iskustvom 3D skeniranja. EinScan Pro HD je pouzdan asistent za dizajnere i inženjere kojima je prioritet visokokvalitetno 3D skeniranje.
Zrakoplovstvo i svemir
Arhitektura

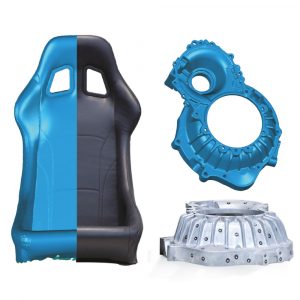

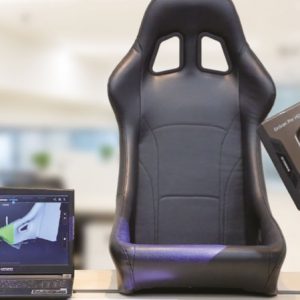

Automobilska industrija
Trgovinska roba
Obrazovanje
Prototipovi

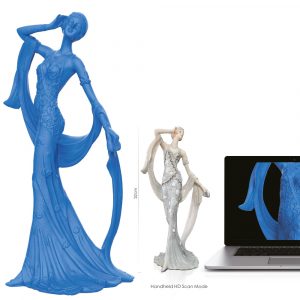

Impresivno visoka rezolucija za fine detalje
Integracijom novog modula za projekciju strukturirane svjetlosti, uzorak pruga, koji se prije koristio samo u načinu Fixed Scan, sada se može primijeniti i u načinu ručnog HD skeniranja. Optimizirani algoritam omogućuje minimalni razmak točaka od 0,2 mm, osiguravajući rezoluciju i točnost jednaku onoj u načinu Fixed Scan.
0,045 mm
Točnost skeniranja
0,2–3 mm
Razmak između točaka
3.000.000 točaka / 10 FPS
1.500.000 točaka / 30 FPS
Brzina skeniranja
209x160–310x240 mm
Područje skeniranja
Visoka učinkovitost i kvaliteta

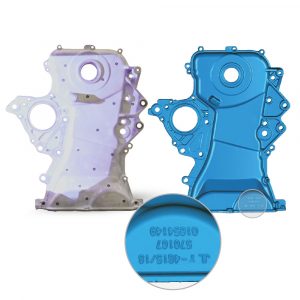

Produktion & Reverse Engineering, 3D Modellierung für personalisierte Produkte und 3D-Druck-Service
Neograničena inspiracija

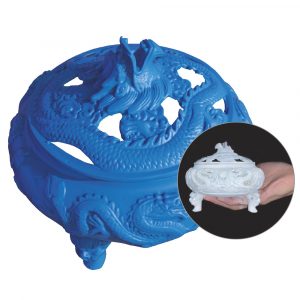

Umjetnost, kultura i dizajn
Zdravstvo
Digitalna medicinska analiza i ortopedska tehnika
Kreativno
Virtualni prikaz
Manje ograničenja za skenirane objekte
Uz pomoć nove hardverske projektorske svjetlosti i novog softverskog algoritma, EinScan Pro HD može skenirati širi raspon objekata s tamnim, crnim ili sjajnim metalnim površinama. Ovo proširuje izbor materijala koji se mogu skenirati.
Visoka brzina skeniranja i prijenosa podataka
EinScan Pro HD donosi dramatičan napredak u kapacitetu skeniranja. U ručnom načinu rada može obraditi do 3.000.000 točaka u sekundi. U načinu fiksnog skeniranja, može obraditi svaki pojedini sken za manje od 0,5 sekundi. USB 3.0 priključak omogućuje veliku brzinu prijenosa podataka.
Visoka preciznost za visokokvalitetno 3D modeliranje
Ovisno o metodi pozicioniranja, i skener i objekti koji se skeniraju mogu se pomicati tijekom skeniranja. Točnost u načinu Fixed Scan iznosi 0,04 mm. Kod poravnanja markera u ručnom načinu rada volumetrijska točnost je do 0,045 mm + 0,3 mm/m.
Ponesite EinScan Pro HD bilo gdje sa sobom
S ergonomskim dizajnom i malom težinom, EinScan Pro HD možete jednostavno ponijeti bilo gdje. Skener možete koristiti putem plug and play funkcije bez složenog postupka instalacije. Zbog kompaktne veličine skenera, možete ga slobodno pomicati bez ograničenja.
Modularni dizajn
Modularni dizajn omogućuje svestrane primjene kroz razne načine skeniranja i usklađivanje podataka.
Paket za boje i Industrijski paket i dalje se mogu dodati kao opcionalni dodaci EinScan Pro HD-u, podržavajući svestranije primjene. Različite metode poravnanja, uključujući poravnanje značajki, poravnanje markera, marker na rotirajućem stolu, ručno poravnanje i poravnanje tekstura (s Color Pack-om), mogu značajno povećati učinkovitost skeniranja bez dodatnih priprema.
Paket za boje
Hvata teksturu u punoj boji s geometrijom. Poboljšava učinkovitost skeniranja kroz poravnanje tekstura.
Industrijski paket

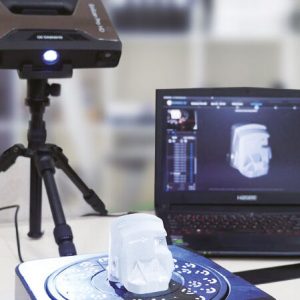

Omogućuje statičko automatsko skeniranje na rotirajućem stolu za bolju preciznost.
EinScan Pro HD Webinar
Kako biste brzo postali produktivni s vašim novim 3D skenerom, nudimo vam naš brzi početni tečaj u obliku webinara (web-baziran seminar): Za samo 120 minuta razumjet ćete kako funkcionira softver za 3D skeniranje.
Tok webinara
- Uvod u funkcionalnost i upravljanje softverom za 3D skeniranje
- Pregled važnosti postavki
- Prave postavke za vaš savršeni 3D sken!
- Savjeti i trikovi
- Rješavanje problema – Uzroci i rješenja za najčešće probleme
Preduvjeti
- Raspoloživ, operativan PC s Windows 7, 8 ili Mac OS X s punim administratorskim pravima
- Internet pristup
- Već instaliran i funkcionalan TeamViewer ili Microsoft Teams softver
Detalji o terminu i webinar softveru bit će dogovoreni nakon primitka vaše narudžbe.
Podrška i usluga
- Profesionalno savjetovanje
- Individualni paketi za industrijske kupce
- Obuka na licu mjesta
- Servisni paket s besplatnom telefonskom i email podrškom
- Kompletno rješenje s 3D printerom
- Optimizacija dijelova putem daljinskog održavanja
- Optimizacije procesa
- Prilagođene seminare na licu mjesta
- Servis na licu mjesta
Tehničke specifikacije
| Scan Mode | Handheld HD Scan | Handheld Rapid Scan | Fixed Scan with Turntable (with Add-on: Industrial Pack) | Fixed Scan without Turntable(with Add-on: Industrial Pack) | ||||||||
| Scan Accuracy | up to 0.045 mm | up to 0.1 mm | 0.04 mm (single shot accuracy) | 0.04 mm (single shot accuracy) | ||||||||
| Volume Accuracy | 0.3 mm/m (Markers Alignment) | 0.3 mm/m (Markers Alignment) | / | / | ||||||||
| Scan Speed | 10 frames/s, 3,000,000 points/s | 30 frames/s, 1,500,000 points/s | Single Scan＜0.5 s | |||||||||
| Point Distance | 0.2 mm-3 mm | 0.25 mm-3 mm | 0.24 mm | |||||||||
| Single Scan Range | 209*160mm-310*240mm | |||||||||||
| Depth of Field | ±100 mm | |||||||||||
| Working Distance | 510 mm | |||||||||||
| Light Source | LED | |||||||||||
| Align Mode | Marker Alignment, Feature Alignment, Hybrid Alignment | Marker Alignment, Texture Alignment, Feature Alignment, Hybrid Alignment | Turntable Coded Targets, Feature, Marker, Manual Alignment | Marker, Feature, Manual Alignment | ||||||||
| Texture Scan | Yes (with Add-on: Color Pack) | |||||||||||
| Outdoor Operation | Set up the shelter or cover to avoid direct sunlight | |||||||||||
| Special Scan Object | For the transparent or highly reflective objects, please spray powder before scanning | |||||||||||
| Software Included | ExScan Pro, Solid Edge SHINING 3D Edition | |||||||||||
| Data Format | OBJ，STL，ASC ，PLY，P3，3MF | |||||||||||
| Scan Head Weight (include a USB cable) | 1.13 kg | |||||||||||
| OS System Support | Win10, 64bit | |||||||||||
| Recommended Configuration | Graphics card: NVIDIA GTX1080 and higher; video memory: >4G, processor: I7-8700, memory: 64G;interface: high-speed USB 3.0 | |||||||||||
| Required Configuration | Graphics card: Quadro card P1000 and above or NVIDIA GTX660 and higher; processor: Intel (R) xeon E3-1230, Intel (R) I5-3470, Intel (R) I7-3770; interface: high-speed USB 3.0; memory: 8G | |||||||||||
