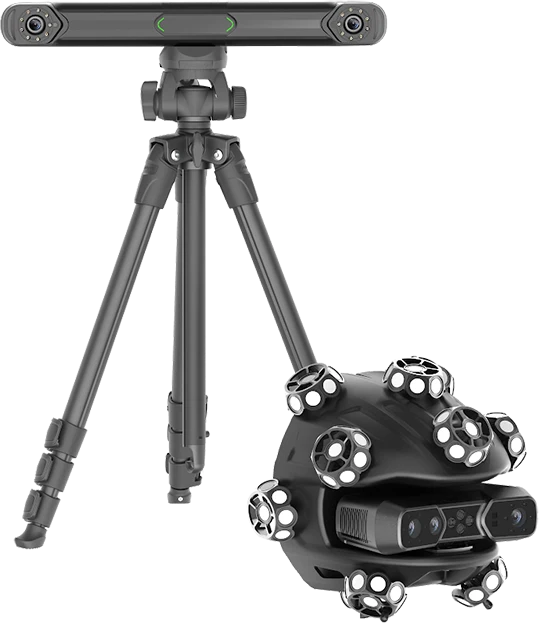

SHINING 3D EinScan Trak s trackerom na stativu i sfernim skenerom

EinScan Trak

Skeniranje bez markera – od vozila do detalja

EinScan Trak prvi je bežični sustav za praćenje tvrtke SHINING 3D koji objedinjuje dva skenera u jednom: u načinu praćenja snima velike objekte do 15 m³ bez markera na dijelu, a u načinu ručnog skenera odvojivi skener s plavim laserom postaje samostalan bežični 3D skener za detalje i teško dostupna područja. Tako štedi vrijeme pripreme i jednim sustavom pokriva sve – od vozila do malih dijelova.
Pošalji upit
  • Zrakoplovstvo i svemir
  • Arhitektura
  • Automobilska industrija
  • Trgovačka roba
  • Obrazovanje
  • Prototipovi

Jedan sustav, dva načina rada

U načinu praćenja optički tracker prati sferni modul skenera putem ugrađenih retroreflektirajućih točaka – markeri na objektu u većini slučajeva nisu potrebni. Za detalje se ručni skener jednim pokretom odvaja i koristi samostalno bez ponovne kalibracije. Tri laserska načina pokrivaju brzo skeniranje površina, fine detalje i duboke provrte.

do 0,1 mm
Volumetrijska točnost
15 m³
Volumen praćenja
2.630.000 točaka/s
Brzina skeniranja
0,05 – 10 mm
Rezolucija

Praćenje bez markera

Retroreflektirajuće točke na modulu skenera zamjenjuju ljepljive markere na objektu. To štedi pripremu i naknadnu obradu – za najviše zahtjeve točnosti i dalje se mogu koristiti globalni markeri.

Odvojivi ručni skener

Skener se odvaja bez ponovne kalibracije i radi kao kompaktan, bežični skener s plavim laserom – idealan za uska područja, unutrašnjost i manje dijelove.

Bežičan i mobilan

Isporučeni usmjerivač povezuje tracker i skener s računalom putem Wi-Fi 6 veze. Oba rade na baterije – do 5,5 sati u načinu praćenja, a baterije se mogu mijenjati tijekom rada.

Tri laserska načina

19 + 19 ukriženih linija za brzo skeniranje površina, 7 paralelnih linija za fine detalje i jedna linija za duboke provrte i rubove.

Od vozila do detalja

Fleksibilan u svakoj primjeni

Uz volumen praćenja od 15 m³ EinScan Trak pokriva objekte veličine vozila – primjerice karoserije, palube plovila ili velike skulpture. Unutrašnjost i skrivena mjesta snima odvojeni ručni skener. Uz EXScan Trak, EXModel i EXMeasure tijek rada vodi izravno od skeniranja do CAD modela ili izvješća o kontroli.

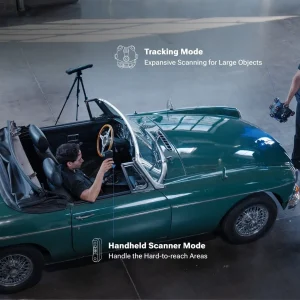

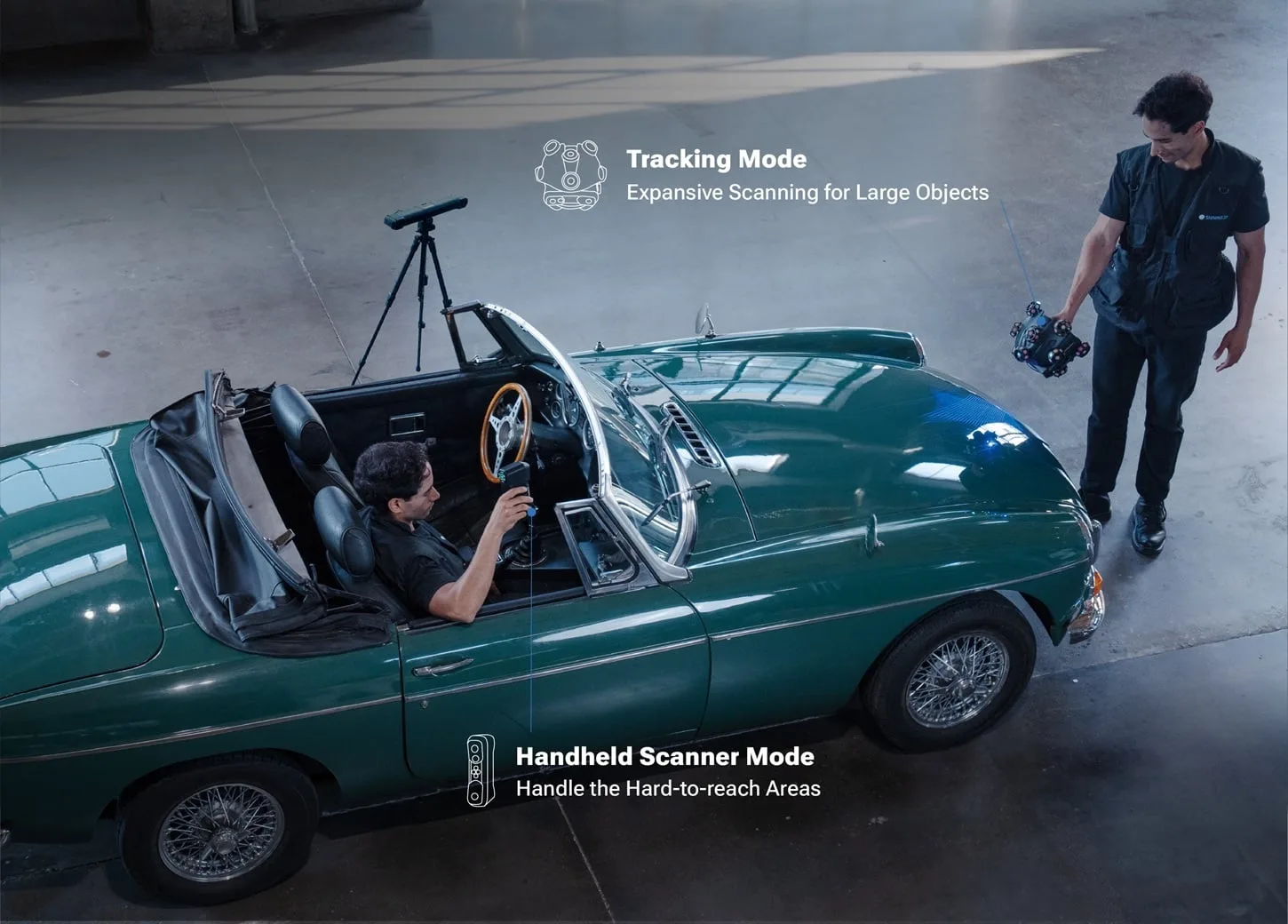

EinScan Trak u načinu praćenja i načinu ručnog skenera

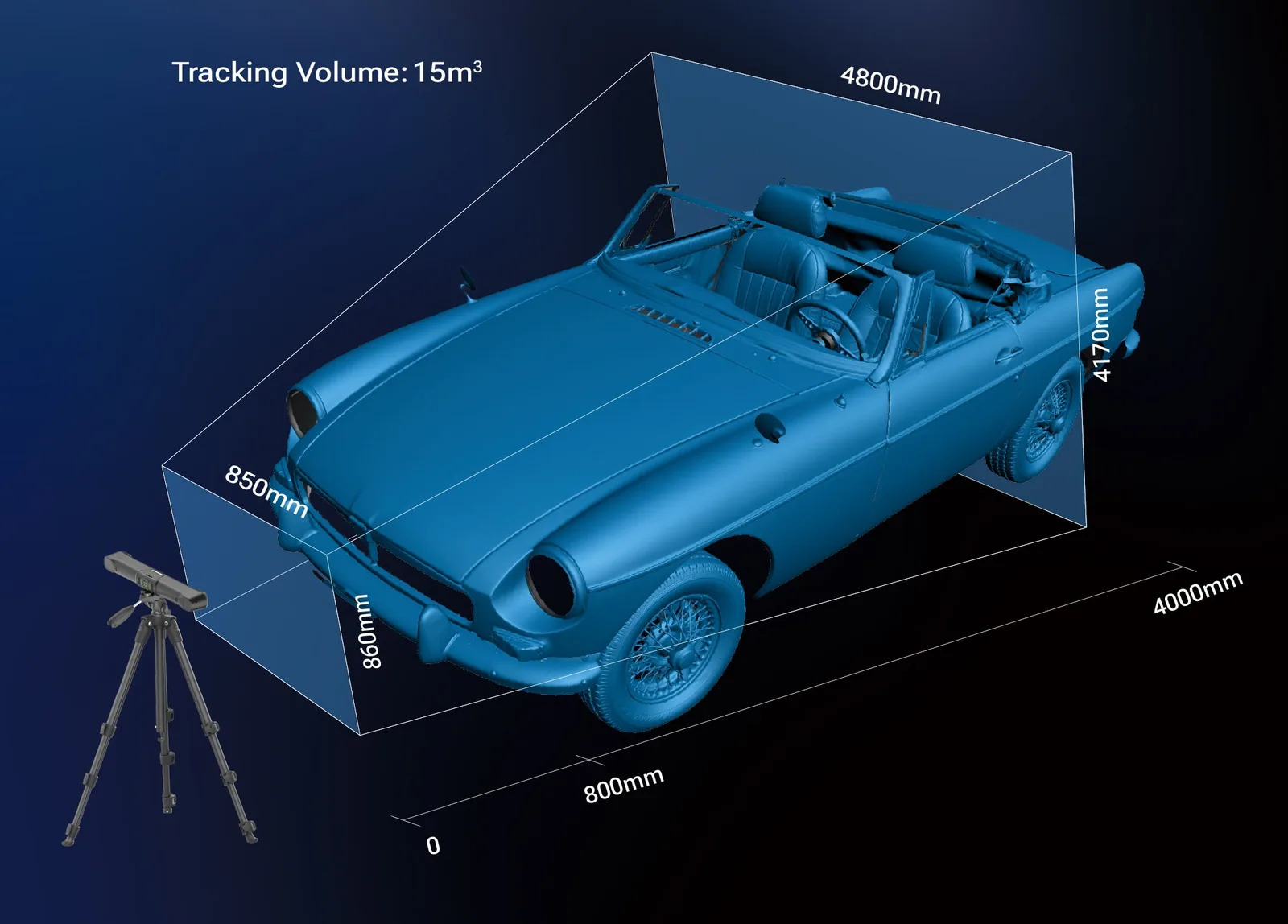

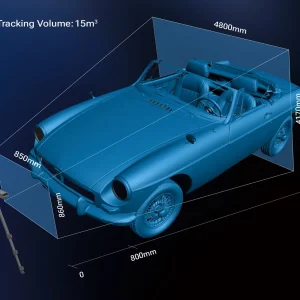

Volumen praćenja EinScan Traka od 15 m³
Skeniranje bez markera s EinScan Trakom

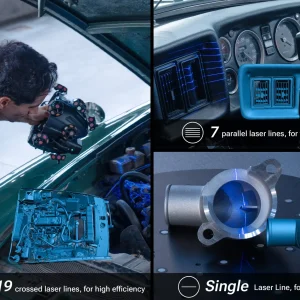

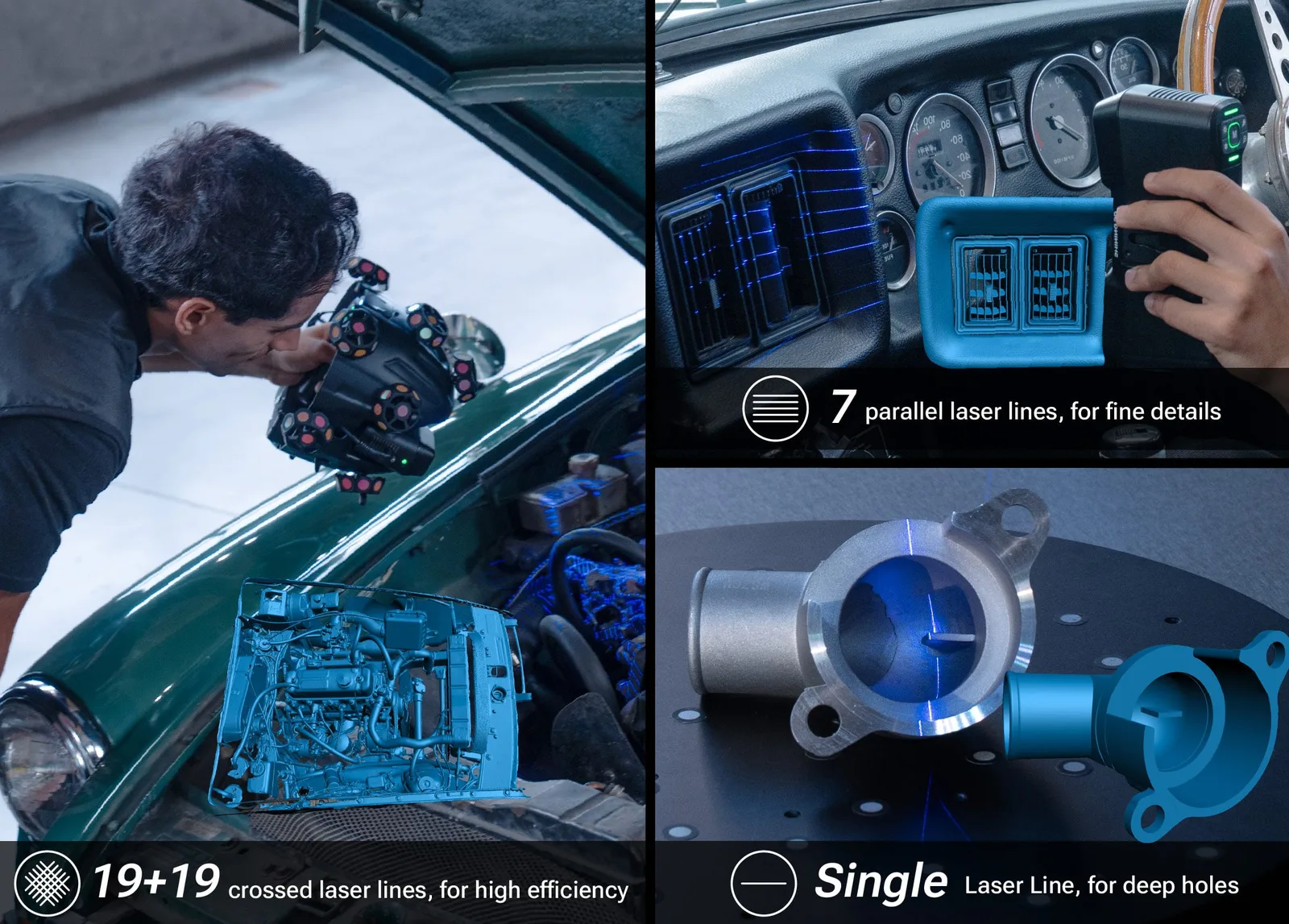

Tri laserska načina EinScan Traka

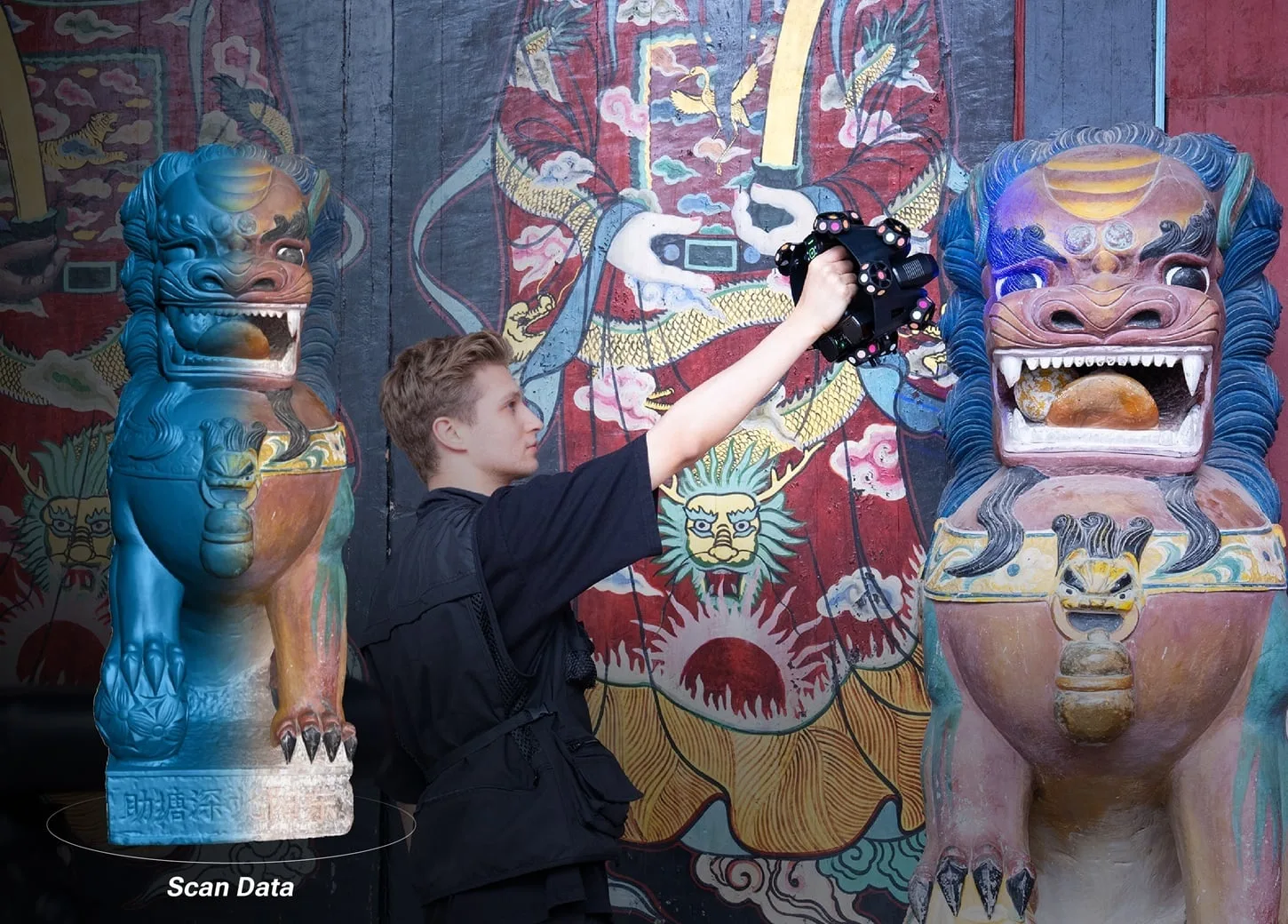

Skeniranje u boji oslikane skulpture lava s EinScan Trakom

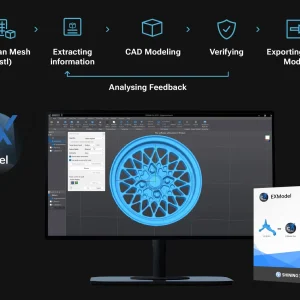

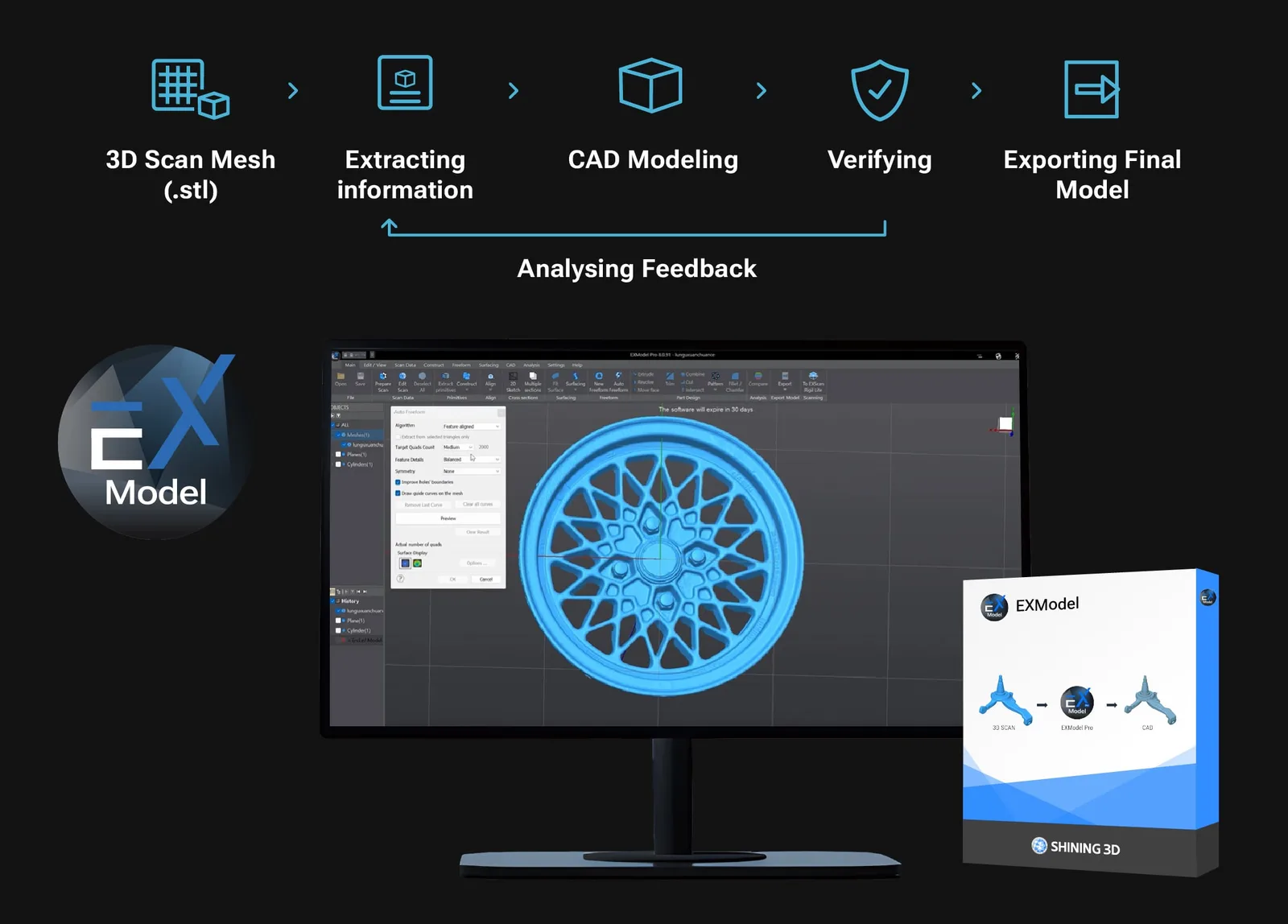

Reverzno inženjerstvo s EXModelom i EinScan Trakom

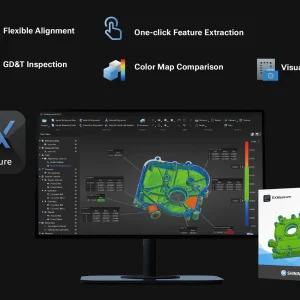

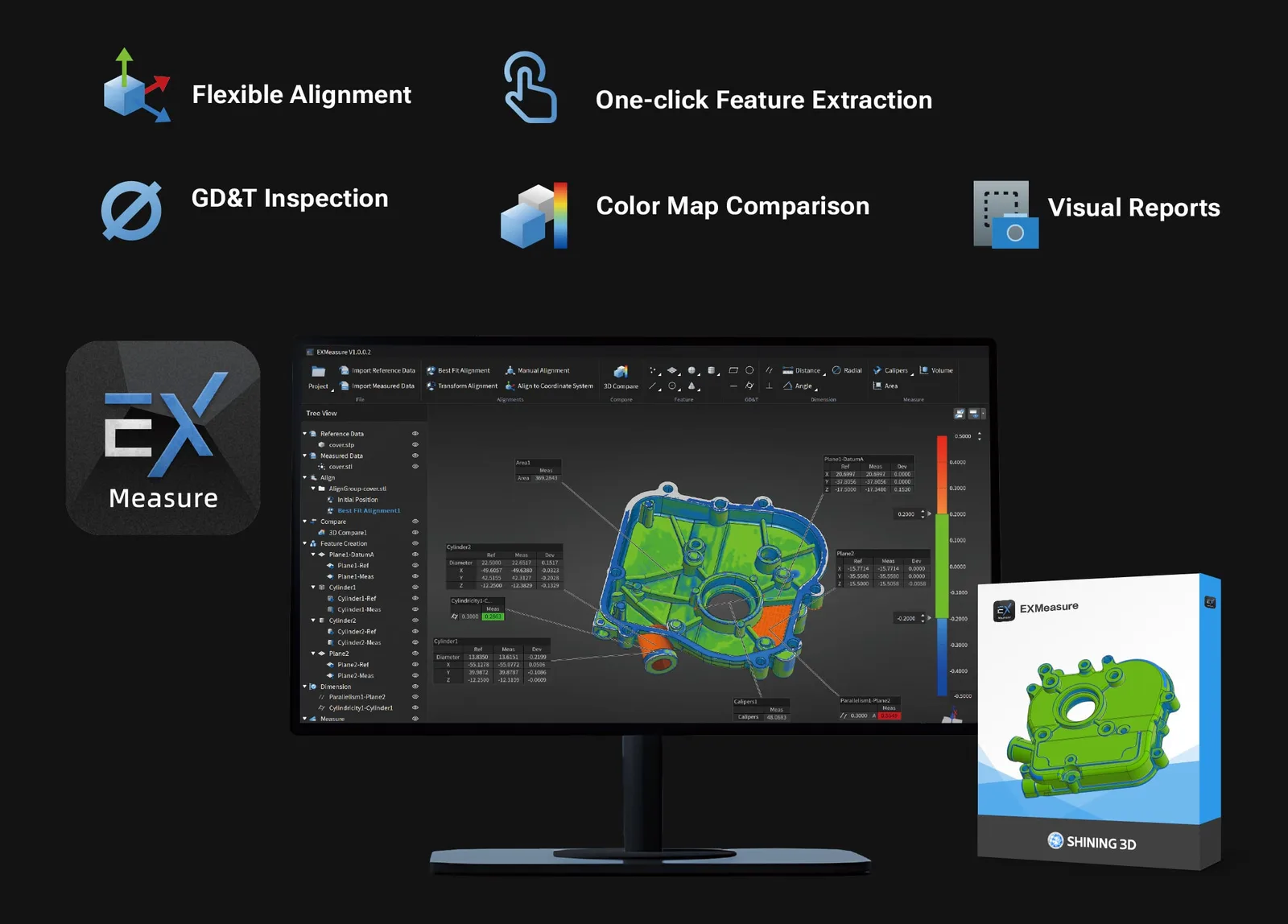

Mjerenje i kontrola s EXMeasureom i EinScan Trakom

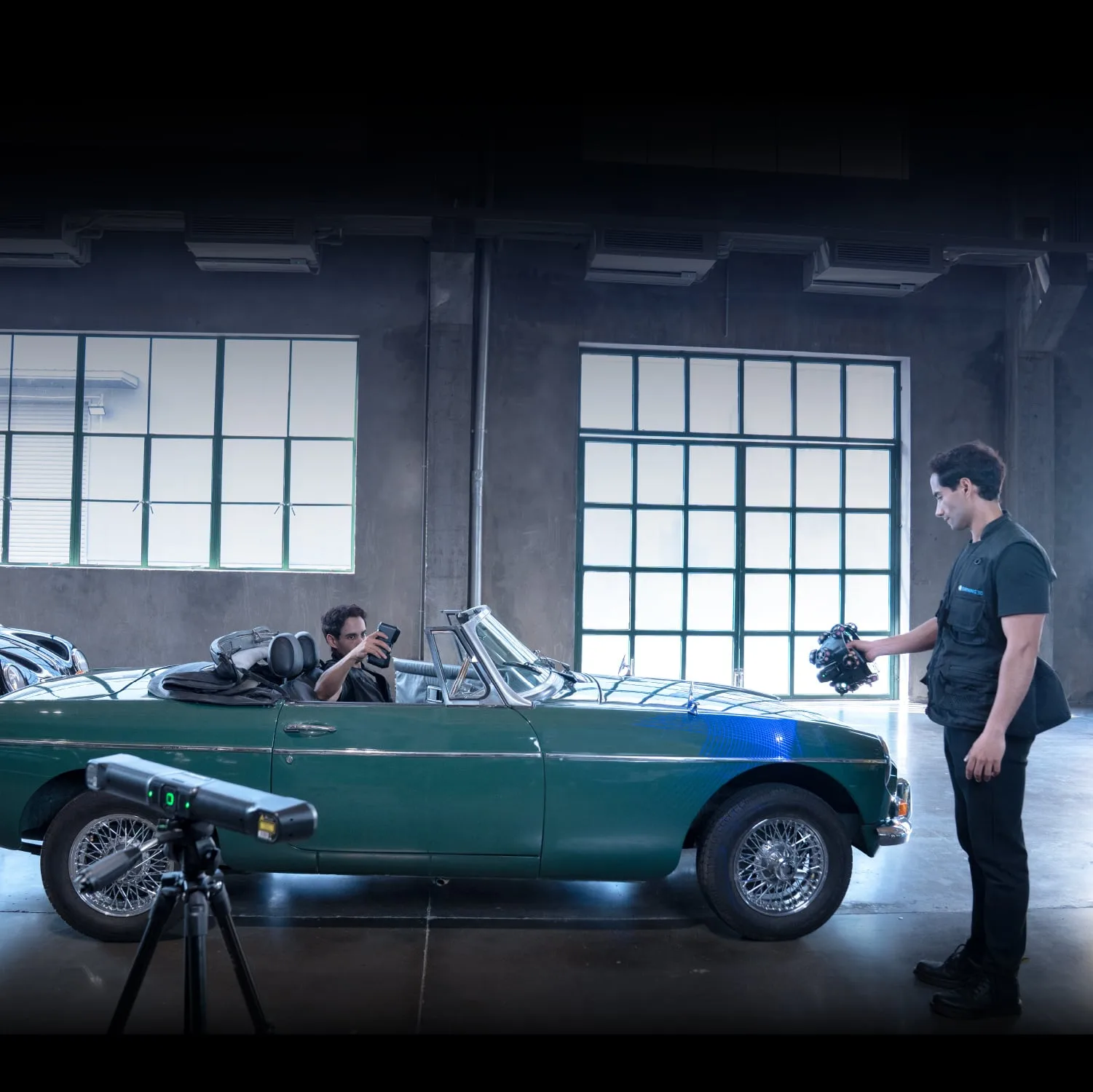

EinScan Trak u primjeni na oldtimeru

EinScan Trak Webinar

Kako biste brzo postali produktivni s vašim novim 3D skenerom, nudimo vam naš brzi početni tečaj u obliku webinara (web-baziran seminar): Za samo 120 minuta razumjet ćete kako funkcionira softver za 3D skeniranje.
Tok webinara
  • Uvod u funkcionalnost i upravljanje softverom za 3D skeniranje
  • Pregled važnosti postavki
  • Prave postavke za vaš savršeni 3D sken!
  • Savjeti i trikovi
  • Rješavanje problema – Uzroci i rješenja za najčešće probleme
Preduvjeti
  • Raspoloživ, operativan PC s Windows 7, 8 ili Mac OS X s punim administratorskim pravima
  • Internet pristup
  • Već instaliran i funkcionalan TeamViewer ili Microsoft Teams softver
TeamViewer
Microsoft Teams

Detalji o terminu i webinar softveru bit će dogovoreni nakon primitka vaše narudžbe.

Podrška i usluga

  • Profesionalno savjetovanje
  • Individualni paketi za industrijske kupce
  • Obuka na licu mjesta
  • Servisni paket s besplatnom telefonskom i email podrškom
  • Kompletno rješenje s 3D printerom
  • Optimizacija dijelova putem daljinskog održavanja
  • Optimizacije procesa
  • Prilagođene seminare na licu mjesta
  • Servis na licu mjesta

Preuzimanja

EinScan Trak Brošura proizvoda

Tehnički podaci

Načini radaNačin praćenja / način ručnog skenera
Izvor svjetlostiPlavi laser: 19 + 19 ukriženih linija / 7 paralelnih linija / 1 pojedinačna linija
Rezolucija0,05 – 10 mm
Volumetrijska točnostdo 0,1 mm (način praćenja)
Brzina skeniranja2.630.000 točaka/s
Radna udaljenostNačin praćenja: 800 – 4.000 mm
Način ručnog skenera: 100 – 500 mm
Maks. vidno poljeNačin praćenja: 4.796 × 4.174 mm (pri 4.000 mm)
Način ručnog skenera: 547 × 463 mm (pri 500 mm)
Volumen praćenja15 m³
PoravnanjeNačin praćenja: praćenje / globalni markeri
Način ručnog skenera: markeri / globalni markeri / značajke
KamereTracker: 2 × 5 MP
Skener: 2 × 2 MP (dubina), 1 × 5 MP (tekstura)
Izlazni formatiSTL, OBJ, PLY, 3MF, ASC
Povezivanjebežično (Wi-Fi 6, usmjerivač u isporuci) ili žično
SoftverEXScan Trak, EXModel, EXMeasure
Klasa laseraKlasa 2
Radna temperatura-10 °C do 40 °C
CertifikatiCE, FCC, RoHS, WEEE, FDA, SRRC, IP50
Trajanje baterijedo 5,5 h (način praćenja), do 3,5 h (način ručnog skenera); baterije se mogu mijenjati tijekom rada
Neto težinaTracker: 1,02 kg
Sferni skener: 1,46 kg
Ručni skener: 0,48 kg

Česta pitanja

Treba li EinScan Trak markere na objektu?

U većini slučajeva ne. U načinu praćenja tracker prati retroreflektirajuće točke na modulu skenera. Za vrlo velike objekte koji zahtijevaju više prolaza ili za najviše zahtjeve točnosti proizvođač dodatno preporučuje globalne markere.

Može li se ručni skener koristiti samostalno?

Da. Skener se može odvojiti od sfernog okvira i bez ponovne kalibracije koristiti kao kompaktan, bežični laserski skener – primjerice za uska područja, unutrašnjost ili manje dijelove.

Koliko veliki smiju biti objekti?

Volumen praćenja do 15 m³ pokriva objekte veličine vozila. Još veći objekti mogu se snimiti u više prolaza uz globalne markere.
