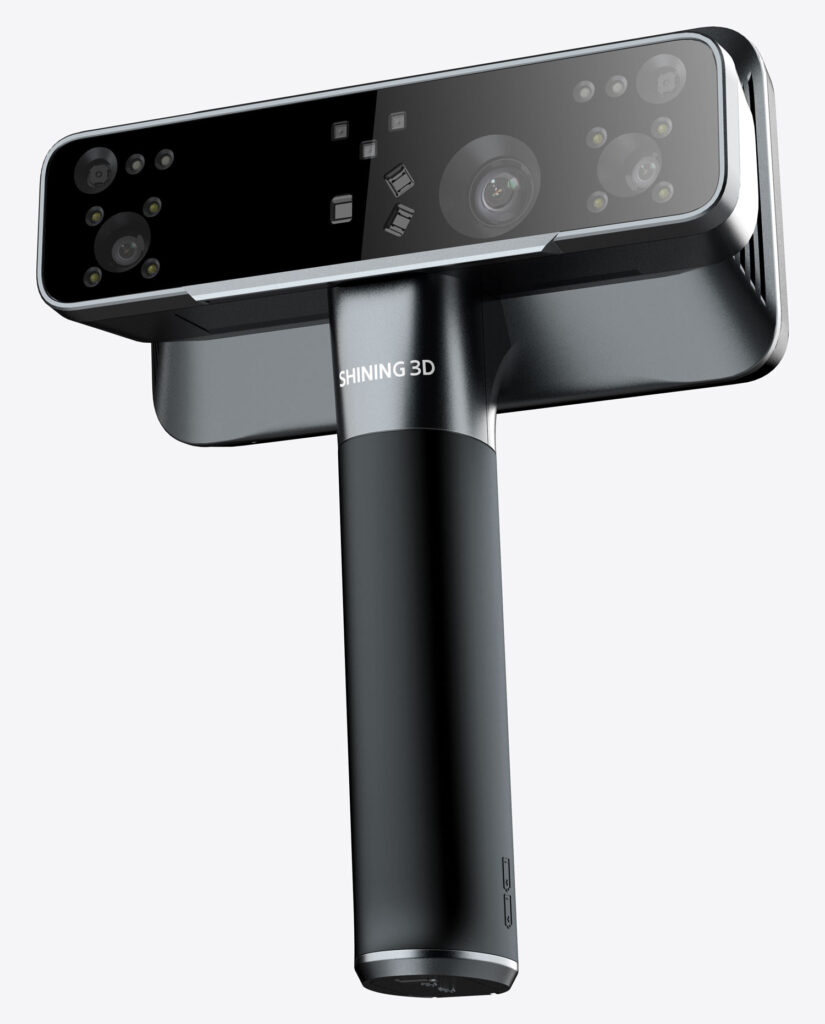

EinScan Rigil
Tri-mod laserski 3D skener

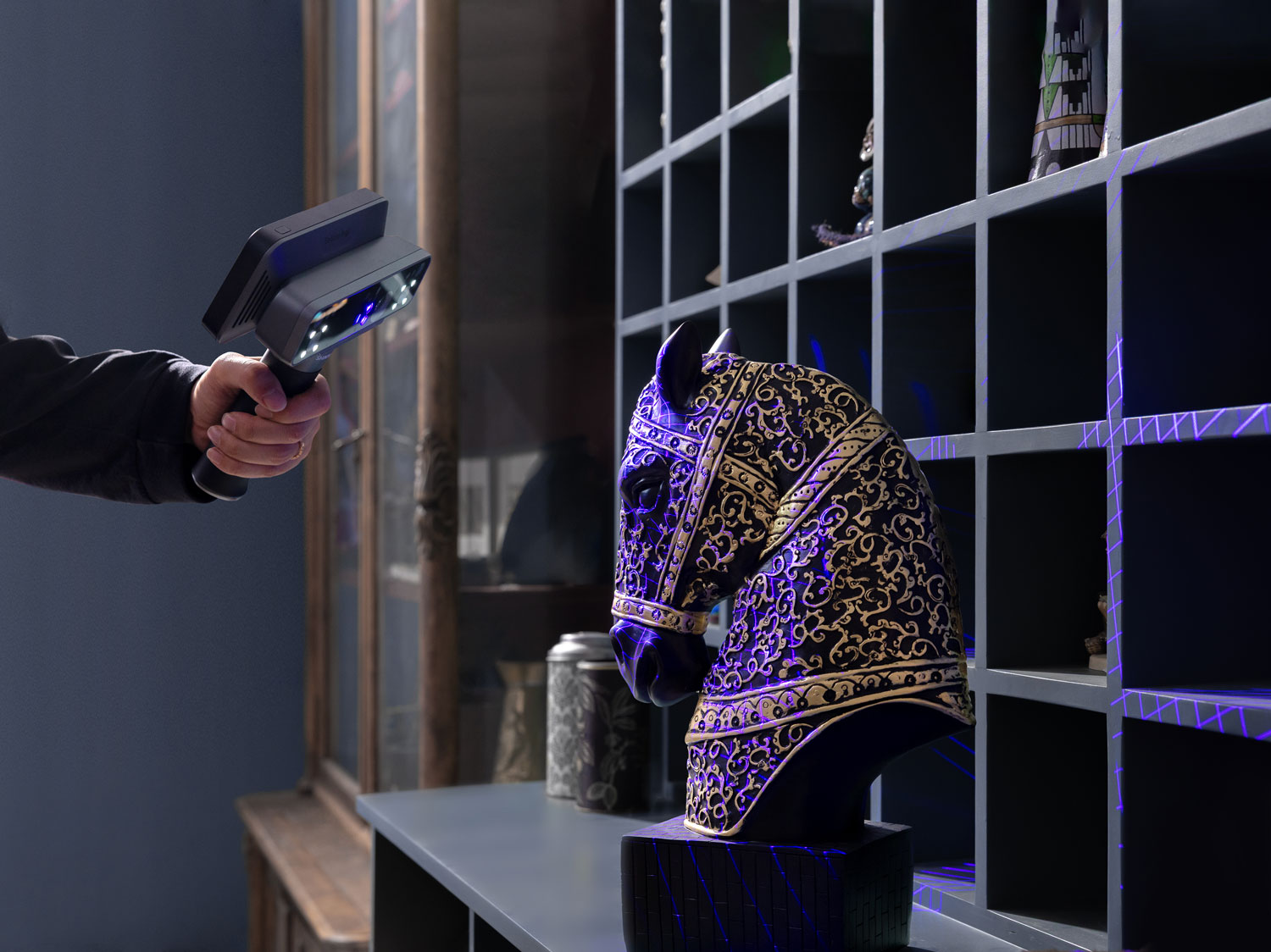

EinScan Rigil je prvi 3D skener s tri načina rada koji sadrži integriranu računalnu jedinicu i bežičnu tehnologiju. Ujedinjuje računalnu snagu, fleksibilnost i preciznost u jednom uređaju te s tri načina skeniranja omogućuje potpuno bežični radni proces. Zahvaljujući hibridnoj tehnologiji osvjetljenja – koja kombinira plave laserske linije i infracrveni VCSEL – EinScan Rigil skenira objekte različitih veličina i površina s impresivnom točnošću od 0,04 + 0,06 mm/m i rezolucijom do 0,05 mm, pružajući profesionalne rezultate najviše kvalitete.
Zrakoplovstvo i svemir
Arhitektura
Automobilska industrija
Trgovinska roba
Obrazovanje
Prototipovi
Dva skenera u jednom – preciznost u svakom osvjetljenju
Uz dvije posebno usklađene skupine kamera i projektora, EinScan Rigil se besprijekorno prilagođava različitim izvorima svjetla – laserskom i infracrvenom. Time osigurava precizne i stabilne rezultate čak i pri jakom ambijentalnom osvjetljenju, uz volumetrijsku točnost od 0,04 + 0,06 mm/m. Tri fleksibilna načina rada – samostalni, bežični i Wi-Fi PC način – omogućuju maksimalnu slobodu i performanse za najrazličitije potrebe skeniranja. Tako EinScan Rigil u jednom sustavu spaja vrhunsku preciznost, prilagodljivost i učinkovitost.
0,04 mm
Točnost skeniranja
0,05 ~ 10 mm
Razmak između točaka
940.000 – 4.400.000 točaka/s
Područje skeniranja
160 ~1500 mm
Radna udaljenost

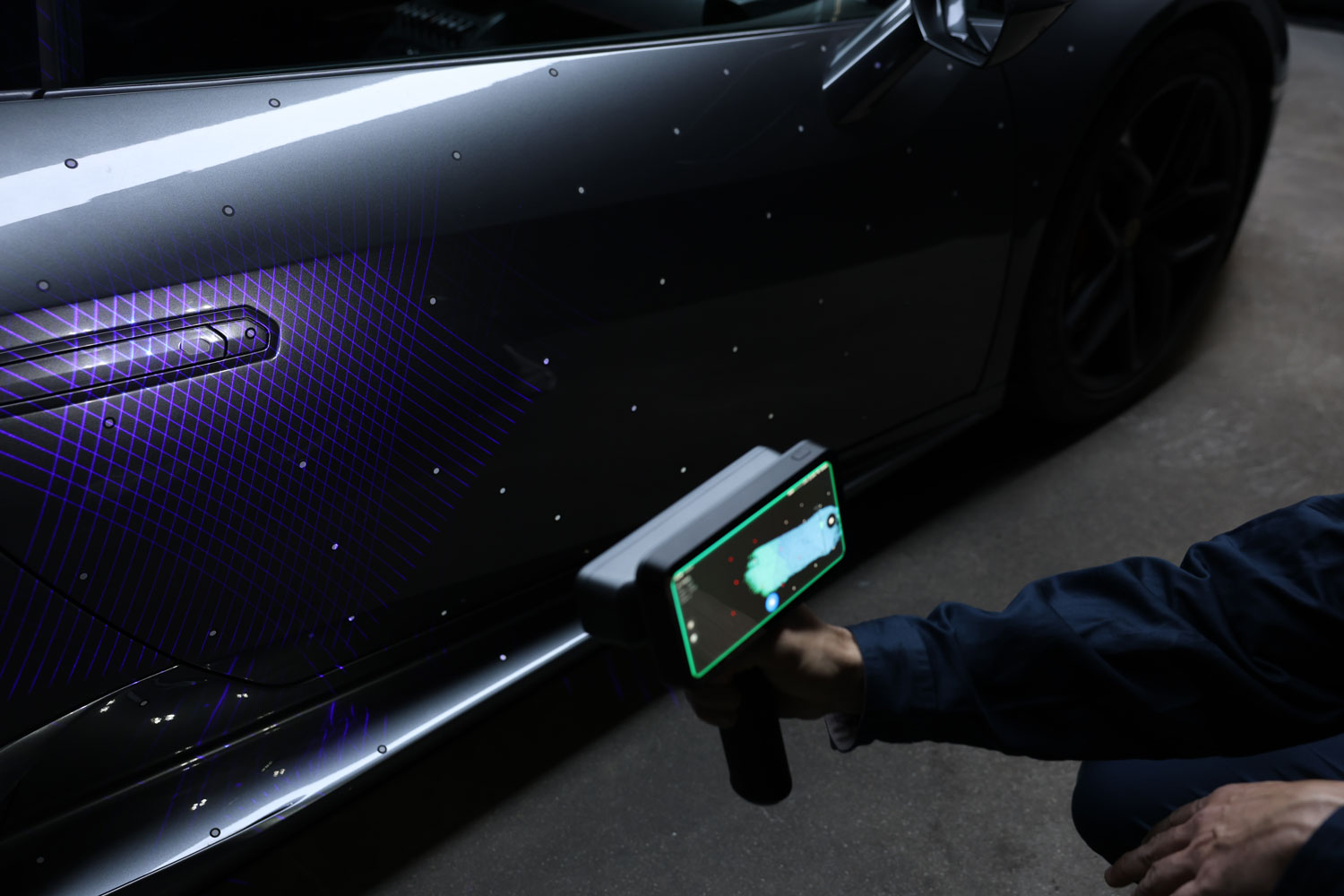

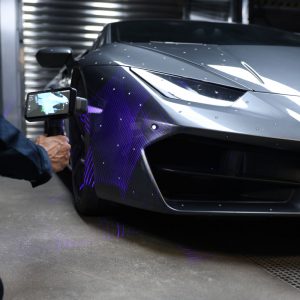

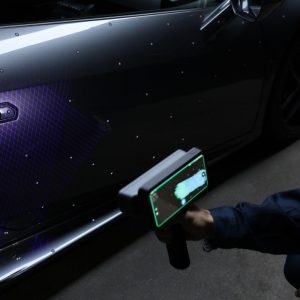

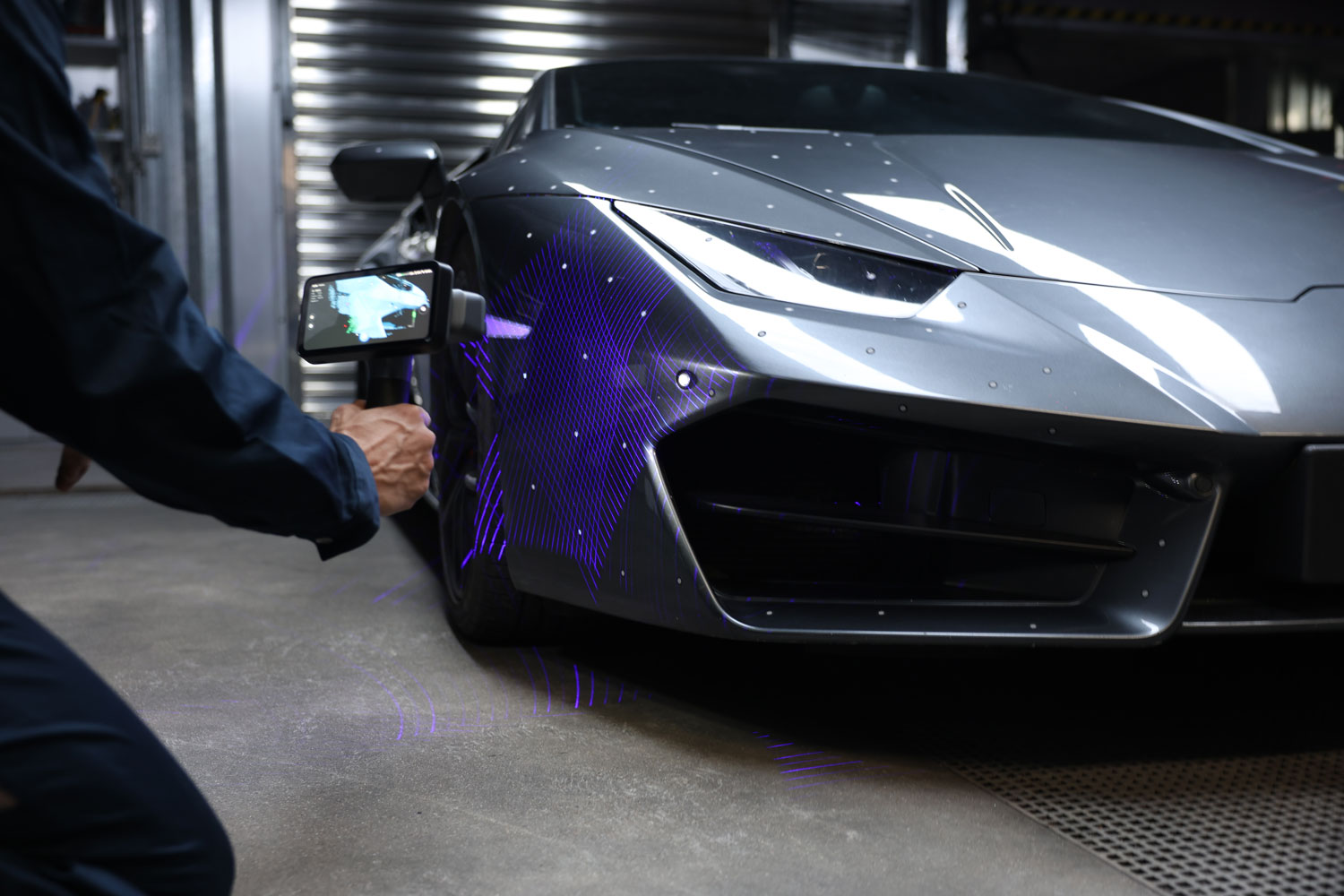

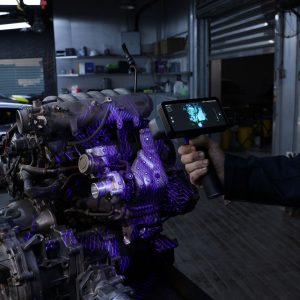

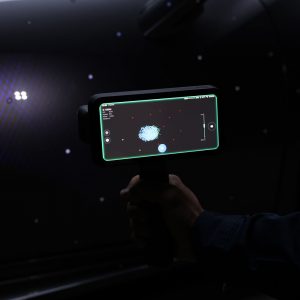

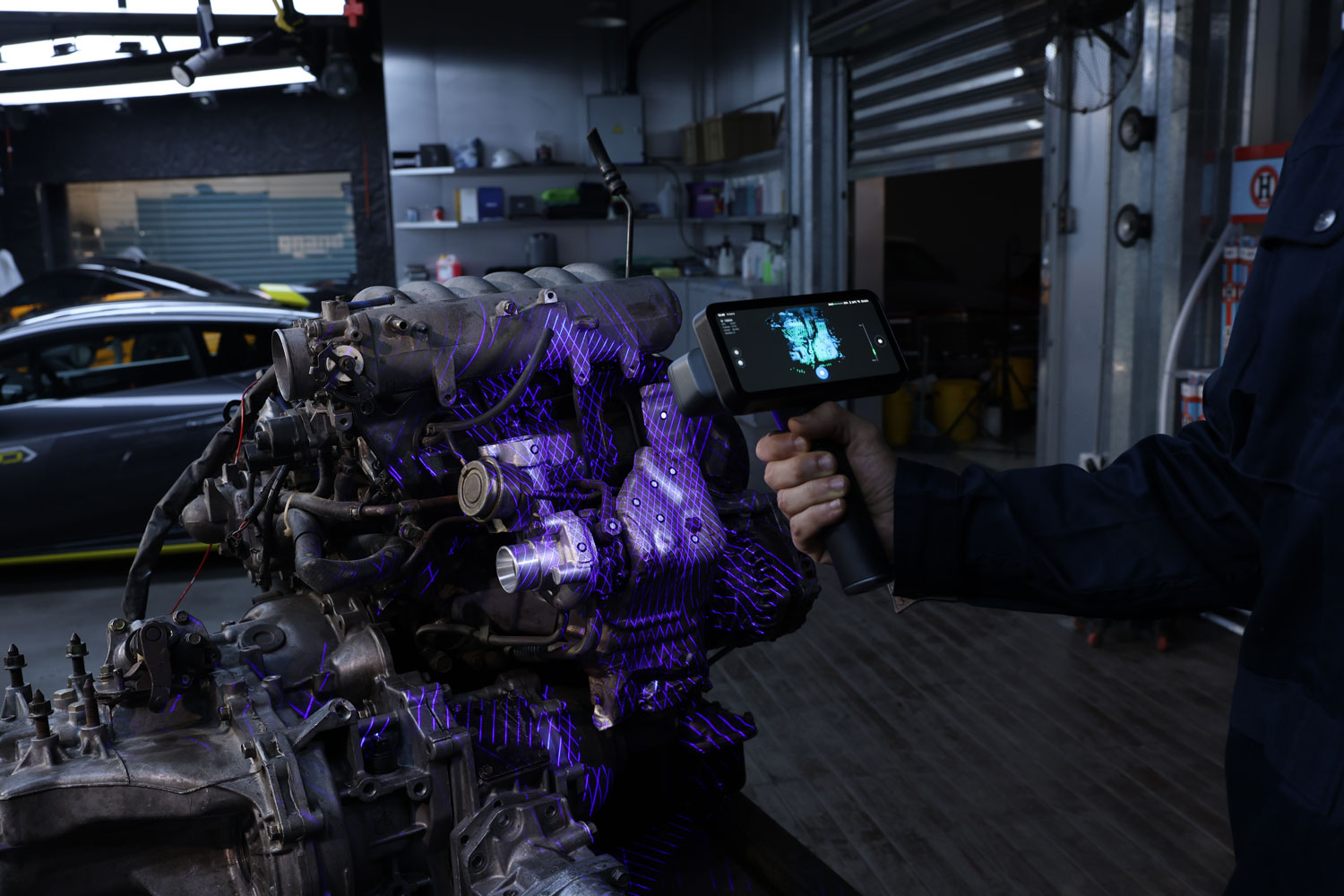

Skeneriranje laserom bez markera
Zahvaljujući posebnom algoritmu praćenja, EinScan Rigil omogućuje skeniranje bez markera, učinkovitije od tradicionalnih metoda – uz veću kvalitetu podataka nego kod IR-skeniranja. Idealan je za brze, profesionalne radne procese bez složene pripreme.

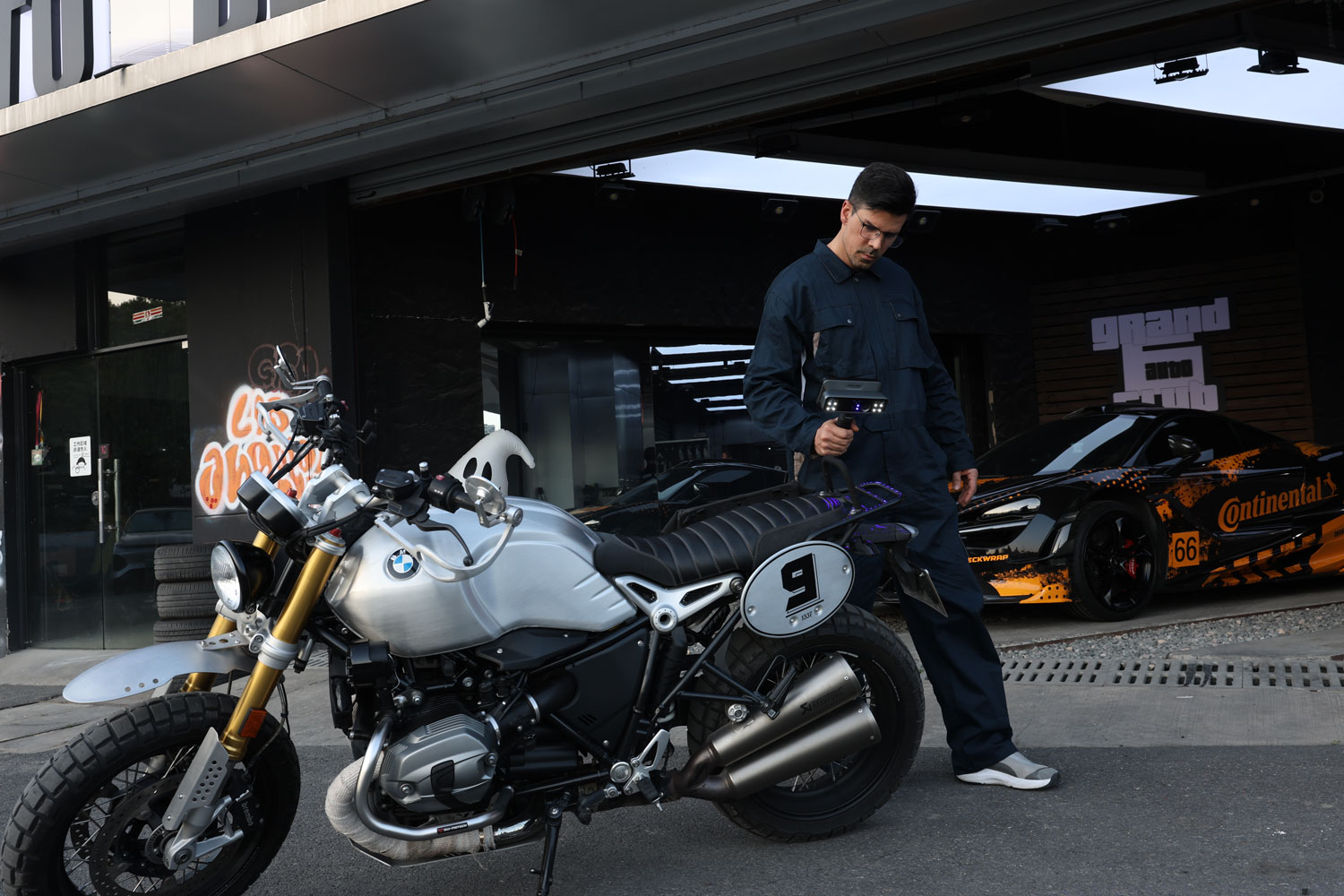

Učinkovit pri izravnoj sunčevoj svjetlosti
Plavi laserski i infracrveni projektori automatski se prilagođavaju promjenjivim svjetlosnim uvjetima. Tako je moguće precizno i stabilno skenirati čak i pri jakom sunčevom svjetlu na otvorenom – savršeno za mobilnu primjenu.

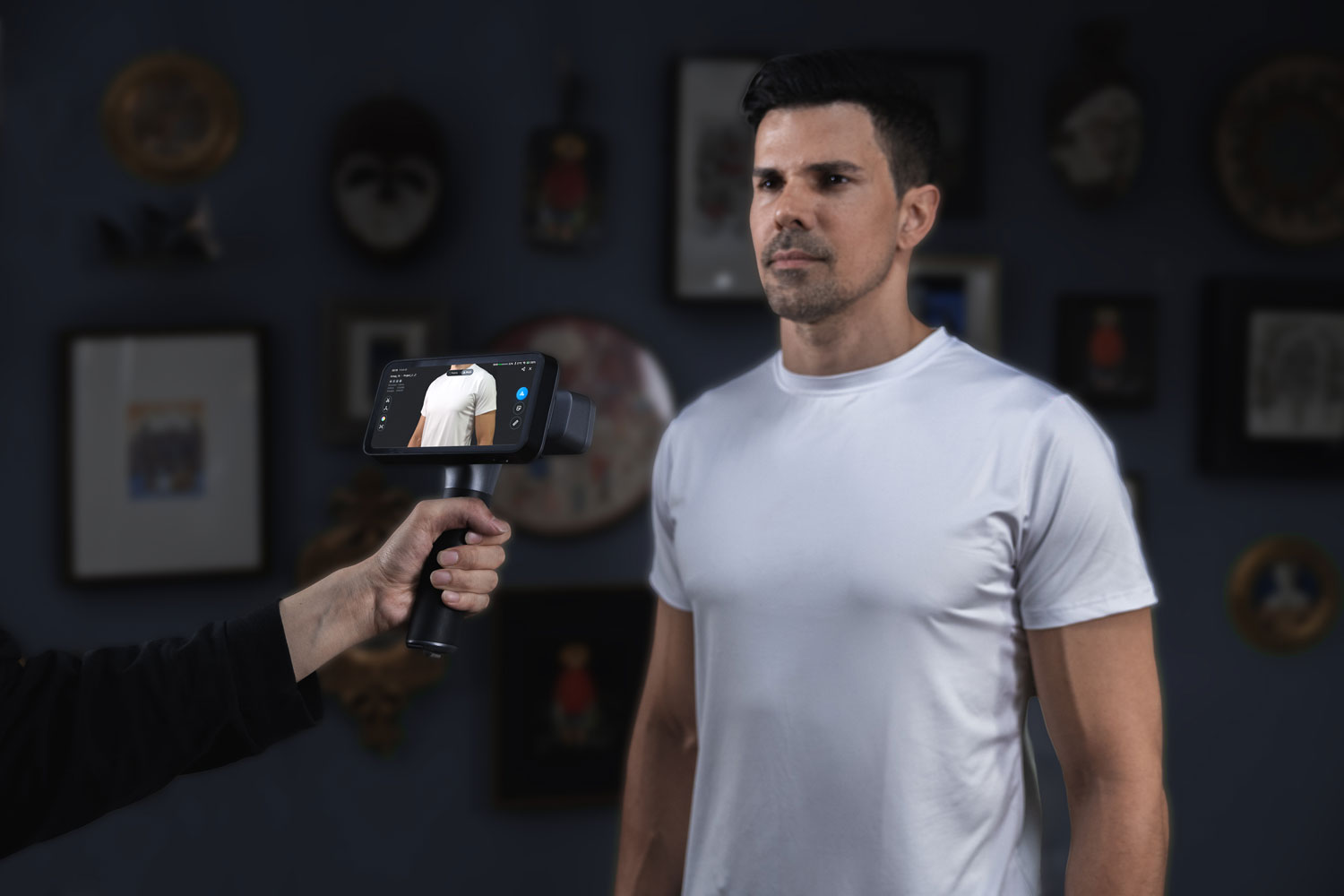

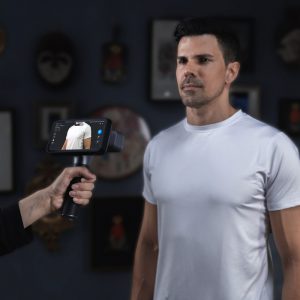

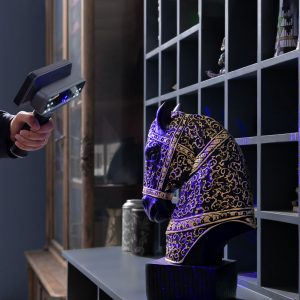

5-megapikselna kolor kamera
Integrirana 5-MP kamera osigurava visokorezolucijske teksturne detalje u svim načinima skeniranja. Dizajneri, inženjeri i umjetnici imaju koristi od realističnih informacija o površini i maksimalne vjernosti modela za analizu i daljnju obradu.
Profesionalni workflow za modeliranje
Softver EXScan Rigil prati cijeli proces – od kalibracije do gotovog 3D modela. Automatsko popunjavanje rupa, globalna optimizacija i precizno poravnavanje osiguravaju vrhunsku kvalitetu podataka i besprijekornu daljnju obradu.
Snaga susreće svestranost
Maksimalna učinkovitost u svakom detalju – precizno skeniranje gdje god se nalazite
Uz EinScan Rigil, 3D skeniranje postaje besprijekorno iskustvo – brzo, precizno i pouzdano. Zahvaljujući hibridnoj svjetlosnoj tehnologiji i integriranoj računalnoj jedinici, spaja vrhunske performanse s potpunom bežičnom fleksibilnošću. Bilo u studiju, radionici ili na terenu, EinScan Rigil pruža izuzetno oštre 3D podatke za širok raspon primjena – od dizajna do reverznog inženjeringa.
EinScan Rigil Webinar
Kako biste brzo postali produktivni s vašim novim 3D skenerom, nudimo vam naš brzi početni tečaj u obliku webinara (web-baziran seminar): Za samo 120 minuta razumjet ćete kako funkcionira softver za 3D skeniranje.
Tok webinara
- Uvod u funkcionalnost i upravljanje softverom za 3D skeniranje
- Pregled važnosti postavki
- Prave postavke za vaš savršeni 3D sken!
- Savjeti i trikovi
- Rješavanje problema – Uzroci i rješenja za najčešće probleme
Preduvjeti
- Raspoloživ, operativan PC s Windows 7, 8 ili Mac OS X s punim administratorskim pravima
- Internet pristup
- Već instaliran i funkcionalan TeamViewer ili Microsoft Teams softver
Detalji o terminu i webinar softveru bit će dogovoreni nakon primitka vaše narudžbe.
Podrška i usluga
- Profesionalno savjetovanje
- Individualni paketi za industrijske kupce
- Obuka na licu mjesta
- Servisni paket s besplatnom telefonskom i email podrškom
- Kompletno rješenje s 3D printerom
- Optimizacija dijelova putem daljinskog održavanja
- Optimizacije procesa
- Prilagođene seminare na licu mjesta
- Servis na licu mjesta
Preuzimanja
Tehničke specifikacije
| Scanmodus | Laser HD | IR Schnell | |||||||
| Lichtquelle | 19+19 blaue gekreuzte Laserlinien | 7 blaue p 19+19 blaue gekreuzte Laserlinien arallele Laserlinien | IR Vocsel | ||||||
| Auflösung | 0.05 ~ 10 mm | 0.2 ~ 10 mm | |||||||
| Scanrate | 4,400,000 Punkte | 940,000 Punkte | 1,600,000 Punkte | ||||||
| Arbeitsabstand | 170 ~ 550 mm | 160 ~ 1500 mm | |||||||
| Ausrichtungsmodus | Globale Marker / Marker / Merkmale / Hybrid | Globale mAhrker / mAhrker / MerkmAhle / Textur / Hybrid | |||||||
| Volumetrische Genauigkeit | Up to 0.04 + 0.06 mm/ m | Up to 0.1 + 0.3 mm/m | |||||||
| Kameraauflösung | 3D: 2.3MP*2 1.3MP*2; Textur: 5MP | ||||||||
| Ausgabeformate | STL, OBJ, PLY, 3MF, ASC | ||||||||
| Laserklasse | Klasse II | / | |||||||
| Hardware | CPU: 8 core, 2.4GHz; Hard Drive: 1T SSD ROM; 32GB DDR5 RAM; 6.4”2K AMOLED Touch Screen | ||||||||
| Arbeitsbedingungen | Temperatur -10℃ ~ 40℃ | ||||||||
| Empfohlene Konfiguration fü den PC | Win10/11, 64 bit; Grafikkarte: NVIDIA GTX1060; Videospeicher: ≥6GB; Prozessor: I7- 11800H; Speicher: ≥32GB | ||||||||
| Nettogewicht | 870 g (Baterien einbegriffen) | ||||||||
